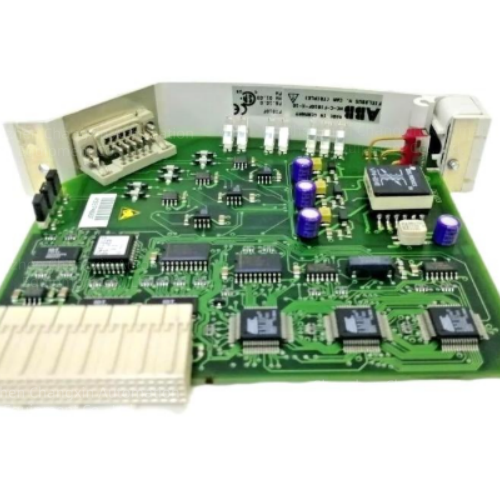

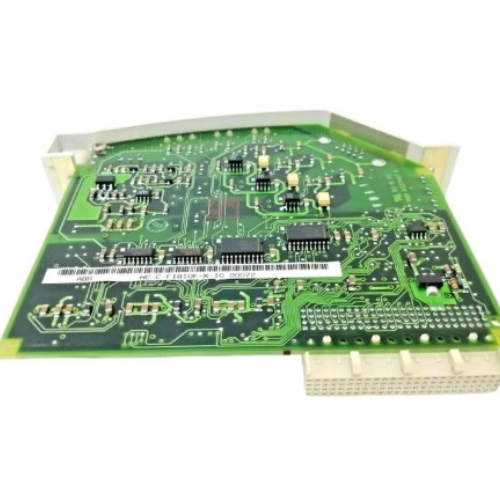

ABB FI810F（3BDH000030R1）CAN现场总线模块
FI810F（3BDH000030R1）是ABB AC800F/Control IT Freelance DCS的三通道CAN现场总线通信模块，瑞士原产，用于连接控制器与CAN协议I/O站/现场设备，非冗余、热插拔设计。
核心参数
型号：FI810F；物料号3BDH000030R1
类型：CAN 2.0B通信模块（3路独立CAN）
系统适配：AC800F（PM802F/PM803F）、Freelance 2000
通道数：3路电气隔离CAN接口
速率：最高1 Mbps（11位/29位标识符）
接口：每通道9针D-Sub；内置终端电阻（跳线激活）
电源：24 VDC（±10%），约1.5 W
隔离：通道间及背板2 kV AC隔离
工作温度：-20℃～+70℃
尺寸（宽×高×深）：32.5×125×150 mm
重量：约0.26 kg
认证：CE、UL、CSA；IP20
关键特性
三通道独立CAN：可同时挂载3个CAN网络，每网最多5个Freelance I/O单元。
距离适配灵活：
短距（＜80 m）：TK811F/DSU011电缆
长距（≤400 m）：TK817/DSU07电缆
槽位约束：AC800F机架必须插在F1槽位（软件限制）。
热插拔与诊断：支持在线更换；通道LED指示（绿=正常、红=故障）；总线短路/断线告警。
老旧系统核心备件：适配Freelance legacy站，停产但需求稳定，常用于电力、水处理、冶金。
典型应用
AC800F系统CAN总线主站，连接S800 I/O、Freelance 2000过程站。
驱动CANopen设备：变频器、阀门定位器、远程I/O。
与TB870F端子块配套，实现现场接线隔离。
