描述

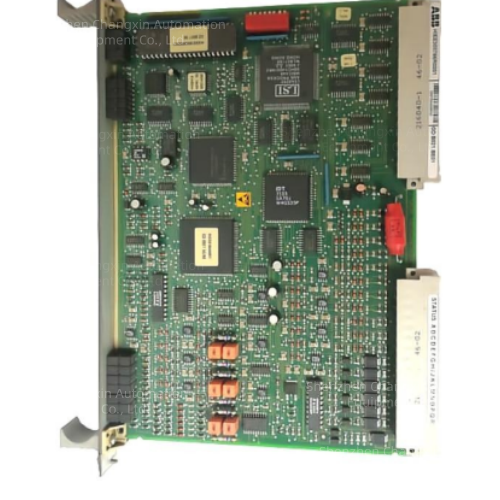

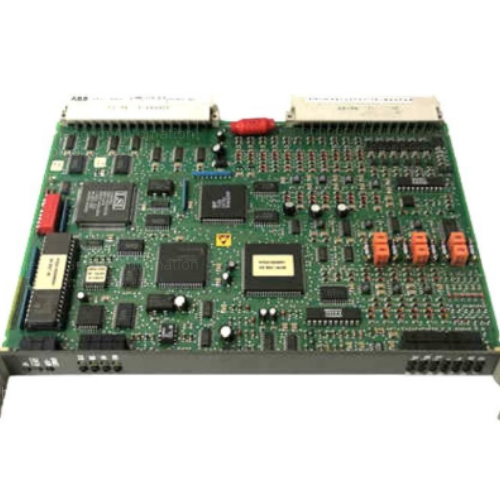

ABB GD B021 BE01（HIEE300766R0001）门极驱动单元
GDB021BE01（HIEE300766R0001）是ABB中压传动/功率电子系统的IGBT/IGCT门极驱动板，瑞典原产，用于大功率变流器功率单元的驱动+保护，属传动核心控制卡件，高价值稀缺备件。
核心参数
型号：GDB021BE01；物料号HIEE300766R0001
类型：大功率半导体门极驱动与保护板
适配器件：IGBT、IGCT（中压变频/直流传动）
输入信号：控制器PWM信号（如PEC控制器GFD563A101）
驱动输出：大电流门极脉冲（驱动IGBT/IGCT）
电源：24 VDC（±10%）
保护功能：过流、短路、过热、欠压/过压封锁
隔离：强弱电隔离，抗干扰强
工作温度：-20℃～+60℃
尺寸（宽×高×深）：206×37×276 mm
重量：约0.42 kg
产地：瑞典巴登3
关键特性
驱动+保护一体化：接收控制板弱电PWM，放大为大功率开关器件专用驱动脉冲；实时监测功率器件状态，故障时快速软关断，保护功率单元。
中压传动核心：适配ABB ACS6000中压变频、直流传动、SFC静止变频、光伏逆变等大功率设备。
高可靠设计：工业级元器件、三防涂层、强抗振；板载LED状态指示（电源/运行/故障），便于快速诊断。
系统级备件：与PEC控制器、功率单元、光纤通信板配套；原厂已停产，存量稀缺、价格高，是老旧中压传动系统关键救命备件。
