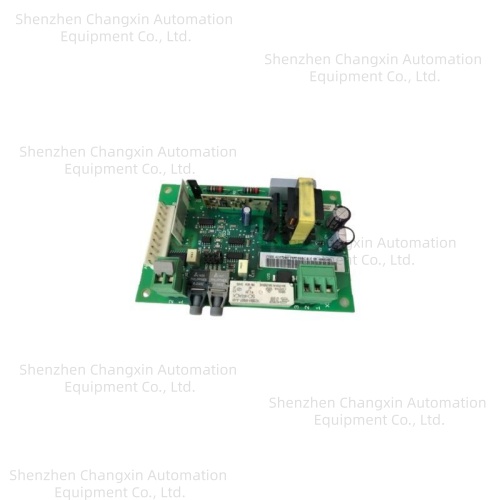

ABB HS810 3BDH000305R0101通讯模拟量接口模块产品详情
产品核心摘要
品牌/型号:ABB/HS810(3BDH000305R0101)
产品类型:通讯模拟量接口模块/工业自动化组件
核心功能:作为ABB AC800M控制系统与现场设备之间的桥梁，实现模拟信号的采集与控制，并支持多种工业通信协议。
主要应用:石油化工、电力、冶金、水泥厂等复杂工业自动化场景。
产品深度解析
ABB HS810(3BDH000305R0101)是一款为ABB AC800M控制系统设计的高性能通讯模拟量接口模块。它在工业自动化系统中扮演着“神经中枢”的角色，负责将现场的模拟信号（如温度、压力、流量）转换为数字信号供控制器处理，并将控制指令转换为模拟信号输出，驱动现场设备。
该模块支持PROFIBUS DP、MODBUS RTU/TCP和FOUNDATION Fieldbus等多种主流工业通信协议，能够无缝集成到ABB的800xA系统或其它品牌的PLC中，降低了系统集成的复杂性和成本。其8通道模拟量输入或4通道模拟量输出（可配置）的设计，为用户提供了灵活的I/O配置方案。内置的自诊断功能和LED状态指示灯，使维护人员能够快速定位故障，减少系统停机时间。
关键技术规格
产品型号:HS810(3BDH000305R0101)
所属品牌:ABB
产品系列:AC 800M/800xA
通道配置:8通道模拟量输入/4通道模拟量输出(可配置)
信号类型:模拟量输入(4-20mA,0-10V)或模拟量输出(0-10V,±10V)
分辨率:16位ADC/DAC
精度:±0.1%
通信协议:PROFIBUS DP,MODBUS RTU/TCP,FOUNDATION Fieldbus
隔离方式:通道间2500V DC电气隔离，电源与信号隔离
工作温度:-20°C至+60°C
存储温度:-40°C至+85°C
防护等级:IP20
供电电压:24V DC(18V至30V)
尺寸:125mm(宽)x 100mm(高)x 110mm(深)
重量:约0.65kg
应用领域
该模块广泛应用于对控制精度和系统集成度要求较高的行业：
石油化工:化工反应釜的温度、压力控制，精馏塔的液位监测。
电力行业:发电厂的锅炉燃烧控制、汽轮机调节系统。
冶金行业:高炉、转炉的工艺参数监测与控制。
水泥厂:窑炉温度、原料配比的自动化控制。
其他领域:食品饮料、造纸、污水处理等过程工业。
