产品概述

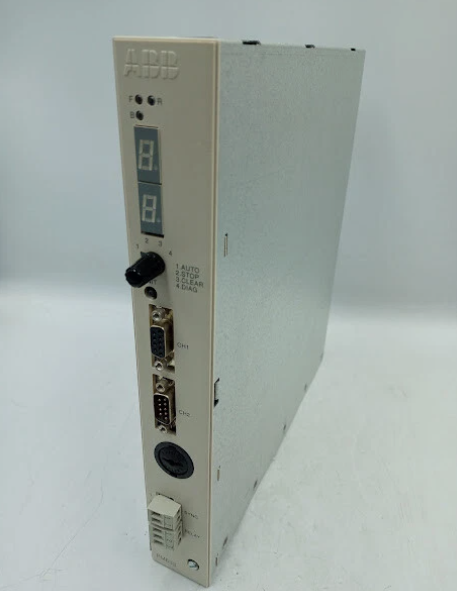

ABB PM633是ABB公司开发的工业自动化控制模块，属于AC 800M PLC（可编程逻辑控制器）和DCS（分布式控制系统）系列，兼具处理器、I/O控制和通信功能。其核心设计目标是支持复杂工业场景的高精度控制、多协议通信及冗余配置，适用于电力、化工、制造业、建筑自动化等领域。
技术参数
硬件规格
处理器：32位RISC处理器，主频266 MHz，支持实时多任务操作系统（RTOS）。
内存：16 MB（可扩展至32 MB），支持程序存储与数据处理。
通信接口：
双冗余以太网端口（10/100 Mbps），支持Modbus TCP、OPC UA协议。
PROFIBUS-DP主/从接口（最高12 Mbps）。
串行通信接口（RS-232/RS-485）。
I/O扩展能力：支持本地I/O模块及远程I/O站，最大扩展至1024个物理I/O点。
电气参数
工作电压：24 V DC（±15%），支持冗余电源输入。
输入/输出通道：隔离设计（2组8通道），输入阻抗3.5 kΩ，支持热插拔。
功耗：典型值1.8 W。
环境适应性
工作温度：-20°C至+60°C（扩展温度范围）。
防护等级：IP 20（需配合机柜使用），抗干扰能力符合IEC 61000-6标准。
核心功能特点
高性能控制
支持实时多任务处理，适用于复杂逻辑控制、PID调节及运动控制。
内置功能块库（如顺序控制、安全联锁），加速工程开发。
多协议通信与集成
兼容Modbus、Profibus等工业协议，支持与西门子、施耐德等第三方设备集成。
通过以太网实现与上位机、HMI及其他控制器的无缝连接。
冗余与容错
支持CPU热备冗余（切换时间<100 ms），确保系统高可用性。
实时监测CPU状态、通信质量及I/O模块健康度，故障信息可通过HMI导出。
安全与认证
符合IEC 61508 SIL 2安全标准，适用于安全仪表系统（SIS）。
支持用户权限管理，防止未授权操作。
Product Overview
ABB PM633 is an industrial automation control module developed by ABB.It belongs to the AC 800M PLC(programmable logic controller)and DCS(distributed control system)series,and has processor,I/O control and communication functions.Its core design goal is to support high-precision control,multi-protocol communication and redundant configuration in complex industrial scenarios,and is suitable for power,chemical industry,manufacturing,building automation and other fields.
Technical parameters
Hardware specifications
Processor:32-bit RISC processor,main frequency 266 MHz,support for real-time multitasking operating system(RTOS).
Memory:16 MB(scalable to 32 MB),supports program storage and data processing.
Communication interface:
Dual redundant Ethernet port(10/100 Mbps),supports Modbus TCP and OPC UA protocols.
PROFIBUS-DP Master/Slave Interface(up to 12 Mbps).
Serial communication interface(RS-232/RS-485).
I/O expansion capability:supports local I/O modules and remote I/O stations,with a maximum expansion of 1024 physical I/O points.
Electrical parameters
Operating voltage:24 V DC(±15%),supports redundant power input.
Input/Output Channel:Isolated design(2 sets of 8 channels),input impedance 3.5 kΩ,support for hot swapping.
Power consumption:1.8 W typical.
Environmental adaptability
Operating temperature:-20°C to+60°C(extended temperature range).
Protection level:IP 20(need to be used with the cabinet),anti-interference ability complies with IEC 61000-6 standards.
Core functional features
High performance control
Supports real-time multitasking,suitable for complex logic control,PID adjustment and motion control.
Built-in functional block library(such as sequential control,security interlocking)accelerates engineering development.
Multi-protocol communication and integration
Compatible with industrial agreements such as Modbus and Profibus,and supports integration with third-party equipment such as Siemens and Schneider.
Seamless connection with host computers,HMIs and other controllers is achieved through Ethernet.
Redundancy and fault tolerance
Supports CPU hot standby redundancy(switching time<100 ms)to ensure high system availability.
Monitor CPU status,communication quality and I/O module health in real time,and fault information can be exported through HMI.
Safety and certification
Complies with IEC 61508 SIL 2 safety standards and is suitable for safety instrumentation systems(SIS).
Support user permission management to prevent unauthorized operations.
