描述

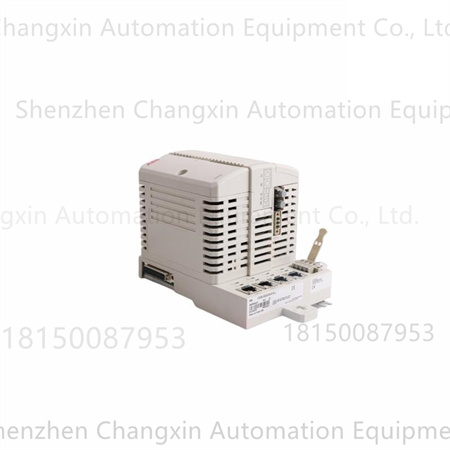

ABB PM856AK01 3BSE066490R1是一款AC800M系列的处理器单元，以下是其产品详情：
基本信息
品牌：ABB
型号：PM856AK01
货号：3BSE066490R1
类型：处理器模块
产地：瑞典
输入电压：24V DC（范围19.2-30V DC）
功耗：+24V典型值/最大值为180mA/300mA，功率4.32W（最大7.2W）
内置电池：锂电池，3.6V
防护等级：IP20
性能参数
时钟频率：24MHz
布尔运算速度：1000个布尔运算/0.46毫秒
内存：16MB RAM（800xA 5.1 FP4），可用于应用程序的RAM为10.337MB，2MB闪存用于固件存储。
以太网接口：2个（RJ45接口，母头8极），遵循IEEE 802.3协议，速率10Mbit/s，控制网络协议支持MMS、IAC。
串行接口：2个RS-232C接口，COM3为通用接口，75-19200波特率，非光电隔离，支持RTS-CTS；COM4为维修工具专用，9600波特率，光电隔离，不支持RTS-CTS。
现场总线扩展：支持12个单CEX总线模块，最大电流2.4A；I/O容量最多96个I/O模块，扫描速率0-100ms（取决于I/O模块数量）。
远程I/O扩展：Profibus DP最大支持98个远程站，电缆最远500m（500Kb/s），多模光纤最远2km（12Mb/s）。
程序与任务管理
每个控制器的应用程序数：32
每个应用程序的程序数量：64
每个应用程序的图表数量：128
每个控制器的任务数：32
应用程序周期时间：低至1ms
物理参数
尺寸：宽度119mm，高度186mm，深度135mm
重量：1100克（含底座）
功能特点
可靠性强：具备简单故障诊断程序，拥有完整EMC认证，能在多种环境下稳定运行。
模块化设计：支持逐步扩展，可根据项目需求灵活配置。
通信灵活：提供多种通信接口，支持多种通信协议，方便与其他设备进行数据交互。
可配置性：可通过800xA Control Builder进行集成配置，方便系统搭建和管理。
应用领域
制造业：用于生产线自动化控制，提升生产效率。
能源行业：可实现电力系统远程监控与智能控制，保障供电稳定。
化工领域：能精确控制生产过程，确保产品质量与安全。
水处理：可自动化控制水处理厂，提高水质处理效率。
其他行业：在石油、冶金等行业也有广泛应用，满足复杂工业自动化需求。
The ABB PM856AK01 3BSE066490R1 is a processor unit in the AC800M series.Below are its product details:
Basic Information
Brand:ABB
Model:PM856AK01
Part Number:3BSE066490R1
Type:Processor Module
Origin:Sweden
Input Voltage:24V DC(range 19.2-30V DC)
Power Consumption:+24V typical/maximum 180mA/300mA,power 4.32W(maximum 7.2W)
Built-in Battery:Lithium battery,3.6V
Protection Rating:IP20
Performance Parameters
Clock Frequency:24MHz
Boolean Operation Speed:1000 Boolean operations/0.46 milliseconds
Memory:16MB RAM(800xA 5.1 FP4),10.337MB RAM available for applications,2MB flash memory for firmware storage.
Ethernet Interfaces:2(RJ45 interface,8-pole female connector),conforming to IEEE 802.3 protocol,10Mbit/s speed,control network protocol supports MMS and IAC.
Serial Interfaces:2 RS-232C interfaces,COM3 is a general-purpose interface,75-19200 baud rate,non-optically isolated,supports RTS-CTS;COM4 is for maintenance tools,9600 baud rate,optically isolated,does not support RTS-CTS.
Fieldbus Expansion:Supports 12 single CEX bus modules,maximum current 2.4A;I/O capacity up to 96 I/O modules,scan rate 0-100ms(depending on the number of I/O modules).
Remote I/O Expansion:Profibus DP supports up to 98 remote stations,with a maximum cable distance of 500m(500Kb/s)and a maximum multimode fiber distance of 2km(12Mb/s).
Program and Task Management
Number of applications per controller:32
Number of programs per application:64
Number of graphs per application:128
Number of tasks per controller:32
Application cycle time:As low as 1ms
Physical Parameters
Dimensions:Width 119mm,Height 186mm,Depth 135mm
Weight:1100 grams(including base)
Features
High Reliability:Equipped with a simple fault diagnosis program,possesses full EMC certification,and can operate stably in various environments.
Modular Design:Supports gradual expansion and can be flexibly configured according to project needs.
Flexible Communication:Provides multiple communication interfaces,supports multiple communication protocols,and facilitates data interaction with other devices.
Configurability:Can be integrated and configured via 800xA Control Builder,facilitating system construction and management.
Application Areas
Manufacturing:Used for production line automation control to improve production efficiency.
Energy Industry:Enables remote monitoring and intelligent control of power systems,ensuring stable power supply.
Chemical Industry:Enables precise control of production processes,ensuring product quality and safety.
Water treatment:Enables automated control of water treatment plants,improving water treatment efficiency.
Other industries:Widely used in industries such as petroleum and metallurgy,meeting the complex automation needs of industrial processes.
