描述

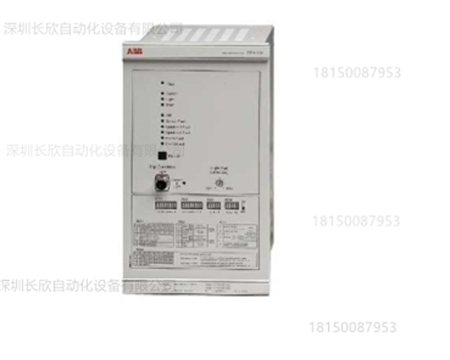

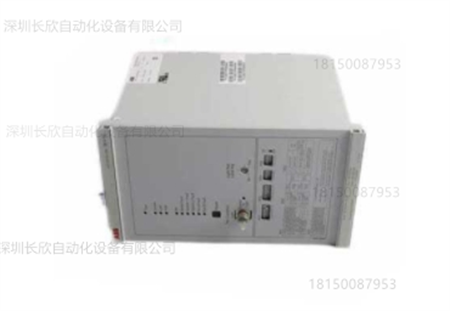

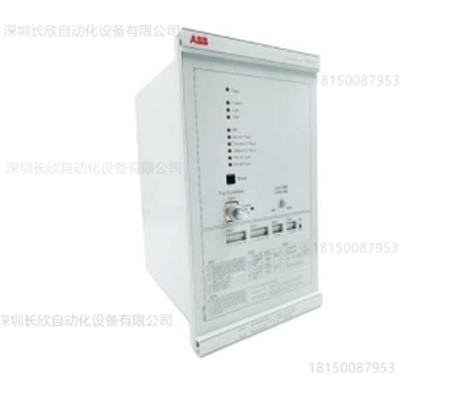

ABB REA101-AAA是ABB公司生产的弧光故障保护系统主模块，专为低压和中压开关设备设计，通过光纤传感器快速检测电弧故障并在2.5毫秒内触发断路器跳闸，有效防止设备损坏和保障人员安全。
1.核心功能与工作原理
基本功能
快速故障检测：利用环型或辐射型光纤传感器或透镜传感器检测电弧产生的强光，在2.5毫秒内发出跳闸命令
双重保护机制：可基于单独光检测或光检测结合过电流检测（三相过流或两相和中性点过流）来判断故障
选择性跳闸：通过扩展模块实现区域性保护，仅断开故障区域的断路器，保持系统其他部分正常运行12
工作原理
当电弧故障发生时，传感器检测到异常强光信号
主模块同时监测电流状态，通过可调节的过流阈值（约为2.5%of F.S.）消除误判（如摄影闪光灯）
确认故障后，高速绝缘栅双极型晶体管(IGBT)输出设备(HSO1和HSO2)直接断开断路器
如断路器失灵，重载继电器输出(TRIP3)可跳上游断路器或发出告警23
2.技术规格与参数
电气特性
工作电压：110/220 VAC±20%，50/60Hz
耗电流：最大2.5VA
绝缘阻抗：电源和另一个端子之间的电压超过50MΩ/500V
耐压强度：电源和另一个端子之间超过2.5KV/1min
工作环境：-20℃至+60℃，35%～85%相对湿度3
保护参数
设定范围：0～+400℃
设定误差：1.0%of F.S.
刻度单位：℃或℉
控制方式：P+D ON/OFF
动作周期：2秒或20秒（开启+关闭）
偏移修正：微调器范围+10
