描述

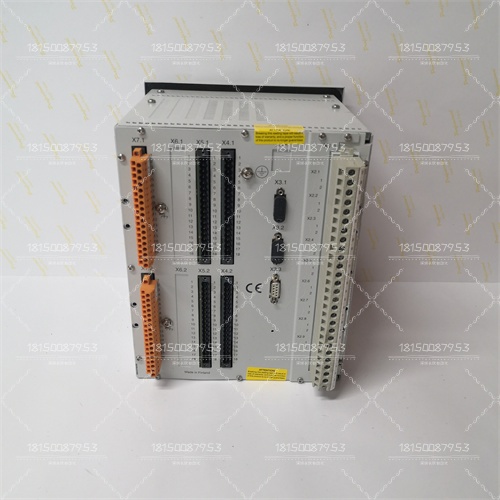

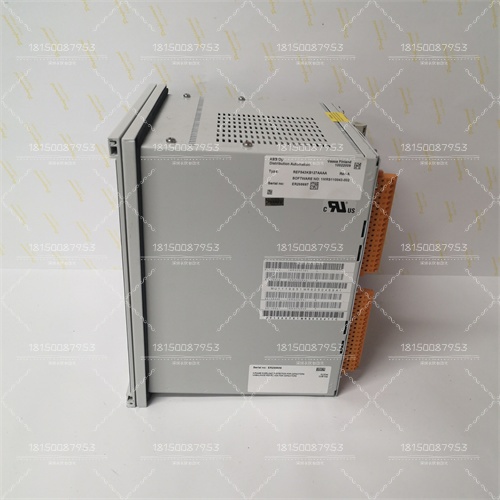

一、产品概述
型号：REF543KB127AAAA
系列：ABB Relion®REF543+
核心定位：
集成保护、控制、测量、监视和通信功能于一体，适用于中压电机、馈线和变压器的综合自动化解决方案。
支持IEC 61850标准，可无缝接入智能电网和工业自动化系统。
典型应用场景：
石油化工、钢铁、造纸、水泥等行业的中压电机驱动系统。
发电厂、变电站的馈线保护。
工业配电系统的变压器保护。
二、硬件规格
1.保护功能
电机保护：
启动超时保护：监测电机启动时间，防止长时间堵转。
热过载保护：基于IEC 60255-8标准，动态计算电机热容量，防止过热损坏。
负序保护：检测不对称故障（如断相、相间短路），保护电机绕组。
堵转保护：通过电流-时间特性曲线快速切断故障。
接地故障保护：支持高阻接地系统检测（灵敏度可调至0.1A）。
馈线保护：
过电流保护：速断、定时限、反时限特性可选。
方向性过流保护：区分故障方向，适用于环网供电。
零序电流保护：检测单相接地故障。
变压器保护：
差动保护（需配置外部CT）：快速切除变压器内部短路。
过励磁保护：监测电压/频率比（V/Hz），防止铁芯饱和。
2.测量功能
电气参数监测：
三相电压、电流有效值（精度±0.2%）。
有功功率、无功功率、功率因数（精度±0.5%）。
频率（精度±0.01Hz）、电能计量（kWh/kVarh）。
谐波分析：
监测2-50次谐波含量，支持THD（总谐波畸变率）计算。
3.输入/输出（I/O）配置
数字输入（DI）：
12路可编程DI，支持24V DC或110V DC/AC（无源触点）。
典型用途：断路器位置、手车位置、保护动作信号等。
数字输出（DO）：
8路可编程DO，额定250V DC/125V AC，5A（继电器触点）。
典型用途：跳闸、合闸、报警、信号复归等。
模拟输入（AI）：
4路可编程AI，支持0-20mA/4-20mA或0-10V信号。
典型用途：温度、压力、流量等非电气量监测。
模拟输出（AO）：
2路可编程AO，输出0-20mA/4-20mA信号。
典型用途：有功功率、电流等参数远传。
4.通信接口
以太网接口：
2个RJ45端口，支持10/100Mbps速率。
协议：IEC 61850-8-1（GOOSE、MMS）、Modbus TCP、DNP3.0、IEC 60870-5-104。
串行接口：
1个RS-485端口，支持Modbus RTU或IEC 60870-5-103协议。
光纤接口（可选）：
支持ST或LC连接器，用于长距离通信或电磁干扰严重环境。
5.人机界面（HMI）
显示屏：
3.5英寸彩色TFT液晶屏，分辨率320×240。
支持中文、英文等多语言菜单。
按键：
6个功能键（F1-F6）和导航键（上下左右确认），用于本地操作和参数设置。
6.机械与电气参数
尺寸（宽×高×深）：
144mm×177mm×270mm（符合IEC 60297-3标准，3U机架式安装）。
重量：
约3.5kg（含附件）。
电源：
交流供电：85-265V AC，47-63Hz。
直流供电：110-300V DC。
功耗：≤25W（典型值）。
1.Product Overview
Model:REF543KB127AAAA
Series:ABB Relion®REF543+
Core Positioning:
Integrated protection,control,measurement,monitoring and communication functions in one,suitable for comprehensive automation solutions for medium-voltage motors,feeders and transformers.
Supports IEC 61850 standard,seamless access to smart grids and industrial automation systems.
Typical application scenarios:
Medium-voltage motor drive systems in petrochemical,steel,papermaking,cement and other industries.
Feeder protection for power plants and substations.
Transformer protection for industrial power distribution systems.
2.Hardware Specifications
1.Protection Functions
Motor Protection:
Start Timeout Protection:Monitors the motor start time to prevent long-term stalling.
Thermal Overload Protection:Based on the IEC 60255-8 standard,dynamically calculates the motor thermal capacity to prevent overheating damage.
Negative Sequence Protection:Detects asymmetric faults(such as phase loss and phase-to-phase short circuit)and protects motor windings.
Staple Protection:Rapidly cuts off faults through the current-time characteristic curve.
Ground fault protection:supports high-resistance grounding system detection(sensitivity adjustable to 0.1A).
Feeder protection:
Overcurrent protection:quick-break,time-limited,and inverse-time characteristics are optional.
Directional overcurrent protection:distinguishes fault direction,suitable for ring network power supply.
Zero-sequence current protection:detects single-phase ground faults.
Transformer protection:
Differential protection(external CT needs to be configured):quickly cuts off the internal short circuit of the transformer.
Overexcitation protection:monitors the voltage/frequency ratio(V/Hz)to prevent core saturation.
2.Measurement function
Electrical parameter monitoring:
Three-phase voltage and current effective value(accuracy±0.2%).
Active power,reactive power,power factor(accuracy±0.5%).
Frequency(accuracy±0.01Hz),energy metering(kWh/kVarh).
Harmonic analysis:
Monitors 2-50th harmonic content and supports THD(total harmonic distortion)calculation.
3.Input/output(I/O)configuration
Digital input(DI):
12 programmable DI,support 24V DC or 110V DC/AC(passive contacts).
Typical uses:circuit breaker position,trolley position,protection action signal,etc.
Digital output(DO):
8 programmable DO,rated 250V DC/125V AC,5A(relay contact).
Typical uses:tripping,closing,alarm,signal reset,etc.
Analog input(AI):
4 programmable AI,support 0-20mA/4-20mA or 0-10V signal.
Typical uses:non-electrical quantity monitoring such as temperature,pressure,flow,etc.
Analog output(AO):
2 programmable AO,output 0-20mA/4-20mA signal.
Typical uses:remote transmission of parameters such as active power and current.
4.Communication interface
Ethernet interface:
2 RJ45 ports,supporting 10/100Mbps rate.
Protocol:IEC 61850-8-1(GOOSE,MMS),Modbus TCP,DNP3.0,IEC 60870-5-104.
Serial interface:
1 RS-485 port,supporting Modbus RTU or IEC 60870-5-103 protocol.
Fiber optic interface(optional):
Supports ST or LC connectors for long-distance communication or severe electromagnetic interference environment.
5.Human-machine interface(HMI)
Display:
3.5-inch color TFT LCD screen,resolution 320×240.
Supports multi-language menus such as Chinese and English.
Keys:
6 function keys(F1-F6)and navigation keys(up,down,left,and right confirmation)for local operation and parameter setting.
6.Mechanical and electrical parameters
Dimensions(width×height×depth):
144mm×177mm×270mm(compliant with IEC 60297-3 standard,3U rack mount).
Weight:
Approximately 3.5kg(including accessories).
Power supply:
AC power supply:85-265V AC,47-63Hz.
DC power supply:110-300V DC.
Power consumption:≤25W(typical value).
