描述
产品核心摘要
- 型号: REF615，完整订货代码HBFDACADABC1ABN11G
- 品牌: ABB
- 系列: Relion® 615 系列馈线保护测控装置家族
- 核心功能: 中低压配电网馈线全场景保护、控制、测量与状态监视，成色：全新原装 New Surplus
- 产品类型: 智能馈线保护测控IED（智能电子设备）
- 关键规格: 支持IEC 61850标准、全周波80点采样、硬件级保护逻辑、可抽出式模块化设计
关键技术规格
表格
| 参数项 | 具体指标 |
|---|---|
| 产品定位 | 中低压配电网架空线、电缆馈线主保护/后备保护一体化装置 |
| 适配场景 | 公用变电站、工业配电系统，含分布式电源的辐射型/环形/网格型配电网 |
| 采样性能 | 50Hz系统默认每周波80点（4kHz），最高支持256点高次谐波捕捉 |
| 模数转换精度 | 16位ADC，量化等级65536级 |
| 保护动作架构 | 硬件级可编程逻辑单元，动作延时微秒级，无操作系统调度延迟 |
| 支持保护功能 | 过流保护、接地故障检测、高阻抗故障检测、电弧闪光检测、PT/CT断线监视 |
| 通讯协议 | IEC 61850 V2（含GOOSE）、IEC 60870-5-103、Modbus、DNP3 |
| 人机界面 | 大尺寸高对比度LCD显示屏，本地参数配置与故障信息查询 |
| 安装设计 | 可抽出式模块化单元，结构紧凑，无需大面积机柜空间 |
| 工作温度 | -25°C ~ +70°C 电力工业级宽温运行 |
| 绝缘等级 | 满足IEC 60255国际继电器绝缘标准 |
| 平均无故障时间 | >50000小时 |
| 典型应用 | 10kV/35kV配电网馈线保护、工业厂用电系统、分布式光伏并网接入保护 |
产品深度介绍

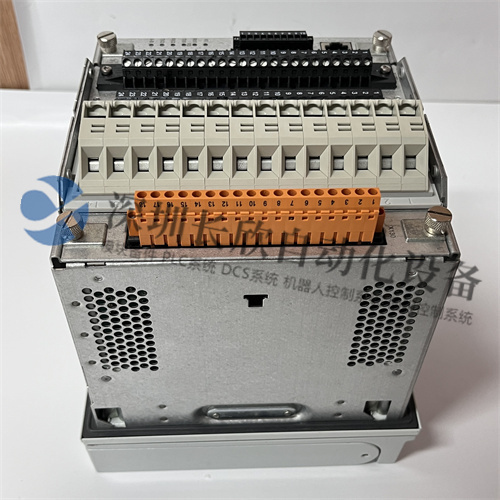

ABB REF615 HBFDACADABC1ABN11G是ABB Relion® 615系列旗下的专用馈线保护测控装置，专为中低压配电网场景设计，集故障保护、电气测量、远程控制、状态监视于一体，是配网自动化系统的核心智能电子设备。该型号完全基于IEC 61850标准原生设计，支持不同厂商变电站自动化设备之间的无缝互操作，存量老站无需大规模改造即可直接替换升级。
这款装置采用独特的硬件级保护逻辑架构，将传统软件保护算法固化为硬件逻辑门电路，故障发生后可在一个工频周期（20ms）内完成全量计算并输出跳闸指令，动作速度远快于传统软件架构保护装置。内置全周波傅里叶算法与小波变换算法并行处理，既保证稳态故障相量提取的高精度，又能快速识别高阻接地、电弧闪光等暂态突变故障，大幅提升配电网故障识别覆盖率。全模块化可抽出式设计，现场维护无需拆线即可快速更换核心单元，大幅缩短故障处理时间。
