描述

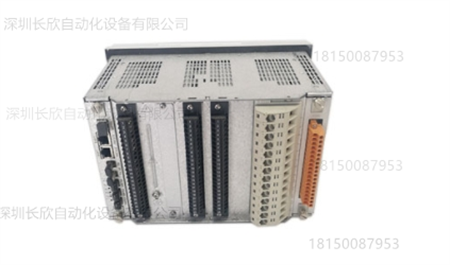

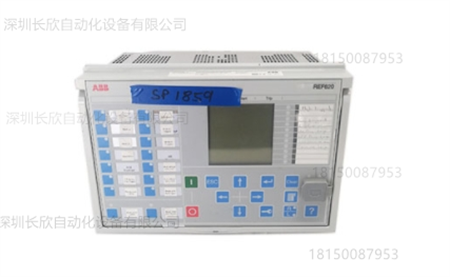

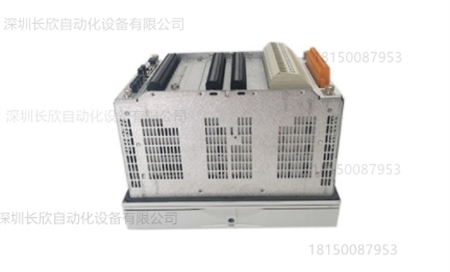

ABB REF620C_F NCFNAAAAABC2DNN1XF是Relion®620系列中的一款高性能馈线保护和测控装置，专为中高压配电系统设计，具备全面的保护功能、灵活的通信能力和工业级可靠性。以下是基于技术文档和行业应用的详细解析：
一、核心技术参数与物理特性
电气规格
电源输入：支持宽范围AC/DC供电（100-240V AC或48-250V DC），具备50ms断电保持能力，适应复杂电网环境。
模拟量输入：
配置A：4路CT输入（1A/5A）、5路VT输入（100V/110V）
配置B：1路组合传感器输入（三相电流+电压）、1路剩余电流输入。
开关量接口：
配置A：24路数字量输入（干接点/湿接点可选）、14路数字量输出（继电器触点）
配置B：16路数字量输入、14路数字量输出。
通信接口：双以太网端口（支持HSR/PRP冗余）、RS-485（Modbus/DNP3）、光纤接口（IEC 61850-9-2 LE）。
物理设计
尺寸：177mm（宽）×177mm（高）×149.3mm（深），符合4U标准机架安装。
重量：约3.5kg（含插件），模块化结构便于现场维护。
环境适应性：工作温度-25°C至+70°C，湿度5%-95%（无凝露），通过IEC 60068-2振动/冲击测试（5g/30g），适用于恶劣工业场景。
二、保护功能与应用场景
全面保护体系
基础保护：
过流保护（定时限/反时限）、接地故障保护（零序电流/导纳法）、距离保护（三段式）。
负序电流保护（电机断相检测）、热过负荷保护（电缆温度模拟）。
高级功能：
分布式发电并网保护（防孤岛检测）、电容器组涌流抑制、弧光保护（需外接光纤传感器）。
断路器失灵保护（BFRO）、重合闸控制（检同期/检无压）。
故障定位：基于阻抗计算的快速短路定位（精度±5%），支持分布式故障定位（DFR）与故障录波（800Hz采样率，5秒波形存储）。
典型应用
配电系统：35kV以下环网柜、开闭所的进线/出线保护，支持单母线/双母线配置。
工业领域：冶金轧机、化工反应釜的电机保护，集成电机启动器控制与能效监测。
新能源接入：光伏/风电并网保护，支持PQ控制、低电压穿越（LVRT）。
智能电网：通过IEC 61850实现分布式能源（DER）聚合控制，支持虚拟电厂（VPP）架构。
三、通信与系统集成
协议兼容性
站控层：原生支持IEC 61850 Edition 2，包括GOOSE快速跳闸（<10ms）、SV采样值同步（IEEE 1588 PTP）。
间隔层：Modbus TCP/RTU、DNP3.0、IEC 60870-5-103，无缝对接SCADA/DCS系统。
冗余机制：HSR（高可用性无缝冗余）支持双环网自愈（<20ms），PRP（并行冗余协议）实现零切换时间。
数字化特性
配置工具：基于Relion®Manager软件，支持IEC 61850 SCL文件导入/导出，实现工程组态自动化。
远程运维：通过Web界面（HTTPS加密）实时监控波形、定值组切换、事件日志查询
The ABB REF620C_F NCFNAAAAABC2DNN1XF is a high-performance feeder protection and measurement and control device in the Relion®620 series.Designed specifically for medium-and high-voltage power distribution systems,it offers comprehensive protection functions,flexible communications,and industrial-grade reliability.The following is a detailed analysis based on technical documentation and industry applications:
I.Core Technical Parameters and Physical Characteristics
Electrical Specifications
Power Input:Supports a wide range of AC/DC power supplies(100-240V AC or 48-250V DC)and features a 50ms power-off holdover capability,adapting to complex power grid environments.
Analog Inputs:
Configuration A:4 CT inputs(1A/5A),5 VT inputs(100V/110V)
Configuration B:1 combined sensor input(three-phase current+voltage),1 residual current input.Digital Interfaces:
Configuration A:24 digital inputs(dry contact/wet contact selectable),14 digital outputs(relay contacts).
Configuration B:16 digital inputs,14 digital outputs.
Communication Interfaces:Dual Ethernet ports(supports HSR/PRP redundancy),RS-485(Modbus/DNP3),fiber optic interface(IEC 61850-9-2 LE).
Physical Design
Dimensions:177mm(width)×177mm(height)×149.3mm(depth),compatible with a standard 4U rack mount.
Weight:Approximately 3.5kg(including plug-ins).Modular construction facilitates on-site maintenance.
Environmental Compatibility:Operating temperature-25°C to+70°C,humidity 5%-95%(non-condensing),and meets IEC 60068-2 vibration/shock tests(5g/30g),suitable for use in harsh industrial environments.II.Protection Functions and Application Scenarios
Comprehensive Protection System
Basic Protection:
Overcurrent Protection(Definite Time/Inverse Time),Ground Fault Protection(Zero Sequence Current/Admittance Method),Distance Protection(Three-Stage).
Negative Sequence Current Protection(Motor Phase Loss Detection),Thermal Overload Protection(Cable Temperature Simulation).
Advanced Functions:
Distributed Generation Grid-Connected Protection(Anti-Islanding Detection),Capacitor Bank Inrush Current Suppression,Arc Flash Protection(External Fiber Optic Sensor Required).
Breaker Failure Reduction(BFRO),Reclosing Control(Synch Check/Dead Voltage Check).
Fault Location:Fast short-circuit location based on impedance calculation(±5%accuracy),supporting Distributed Fault Location(DFR)and fault recording(800Hz sampling rate,5-second waveform storage).
Typical Applications
Distribution Systems:Incoming/Outgoing Line Protection for Ring Main Units and Switchgear(35kV and below),supporting single/dual busbar configurations.Industrial:Motor protection for metallurgical rolling mills and chemical reactors,integrated motor starter control,and energy efficiency monitoring.
Renewable Energy Integration:Grid-connected protection for photovoltaic/wind power,supporting PQ control and low voltage ride-through(LVRT).
Smart Grid:Aggregated control of distributed energy resources(DER)enabled by IEC 61850,supporting virtual power plant(VPP)architectures.
III.Communications and System Integration
Protocol Compatibility
Station Control Layer:Natively supports IEC 61850 Edition 2,including GOOSE fast tripping(<10ms)and SV sampled value synchronization(IEEE 1588 PTP).
Bay Layer:Modbus TCP/RTU,DNP3.0,and IEC 60870-5-103,seamlessly integrating with SCADA/DCS systems.
Redundancy:High-Availability Seamless Redundancy(HSR)supports dual-ring network self-healing(<20ms),and Parallel Redundancy Protocol(PRP)achieves zero switchover time.Digital Features
Configuration Tool:Based on Relion®Manager software,supports IEC 61850 SCL file import/export for automated engineering configuration.
Remote Operation and Maintenance:Real-time waveform monitoring,setting group switching,and event log query via the web interface(HTTPS encryption).
