描述
产品核心摘要

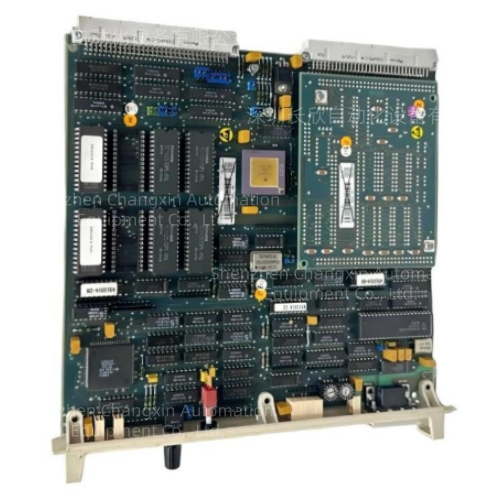

- 型号 (Model)：SC520M，产品编号3BSE016237R1
- 品牌 (Brand)：ABB
- 系列 (Series)：Advant OCS 系统配套控制模块系列
- 核心功能：工业现场信号采集与联锁控制，成色：全新原装（New Surplus），非翻新
- 产品类型：工业信号处理控制模块
- 关键规格：24V DC供电 | 多通道信号采集 | 工业级宽温运行
关键技术规格
表格
| 参数项 | 具体指标 |
|---|---|
| 产品编号 | 3BSE016237R1 |
| 供电电压 | 24V DC，允许±20%电压波动 |
| 工作温度范围 | -25℃ ~ +70℃ |
| 防护等级 | IP20 |
| 安装方式 | 标准DIN导轨安装 |
| 适配系统 | ABB Advant OCS 工业控制系统 |
| 信号通道类型 | 支持模拟量/数字量混合采集处理 |
| 电磁兼容标准 | 符合IEC 61000工业级抗干扰要求 |
| 整机重量 | 约320g |
| 质保周期 | 365天 |
| 可售卖范围 | 全球 |
产品深度介绍
ABB SC520M 3BSE016237R1是ABB Advant OCS 分布式控制系统的配套专用信号处理控制模块，专为工业现场的信号采集、逻辑联锁与数据传输场景设计。
模块采用工业级元器件选型，支持宽温运行，可在冶金、电力、造纸等恶劣工业环境下长期稳定工作。它可直接接入现场各类传感器信号，完成信号预处理后上传至控制器，同时输出联锁控制指令，是老旧ABB DCS系统中保障产线连续运行的核心备件。
安装与接线指南
阶段一：准备工作 预计耗时10分钟
⚠️ 安全第一:
- 通知现场运维人员计划操作时间
- 确认关联控制系统已切至手动状态，下游联锁设备暂停运行
- 断开模块所在机架的24V DC供电
- 等待30秒，确保机架内电容完全放电
工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH0 规格）
· 万用表（测量通断与电压）
· 标签纸 + 记号笔（标记接线端子）
· 手机（拍照记录旧模块接线位置与机架组态）
备份工作:
· 导出当前系统内该模块的组态配置参数，备份到本地
· 拍照记录：模块背板总线插槽位置、所有信号线缆标号、机架内相邻模块布局
阶段二：拆卸旧模块 预计耗时8分钟
步骤:
- 松开模块正面的固定卡扣，垂直向外拔出旧模块
- 逐根断开前端信号线缆，用标签纸标注每根线的端子号
- 清理背板插槽周边的灰尘，用压缩空气吹净插槽内的杂物
- 检查背板总线针脚，如有弯曲用镊子轻轻校正
