描述

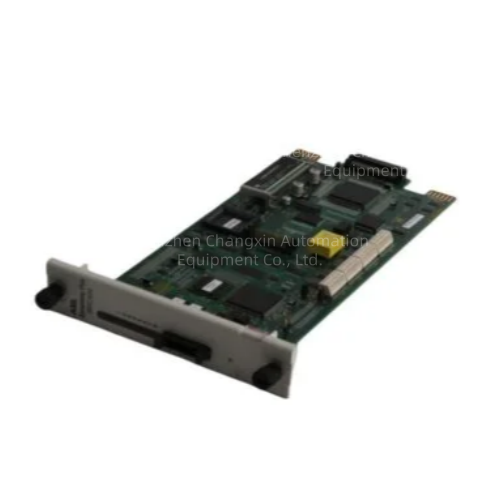

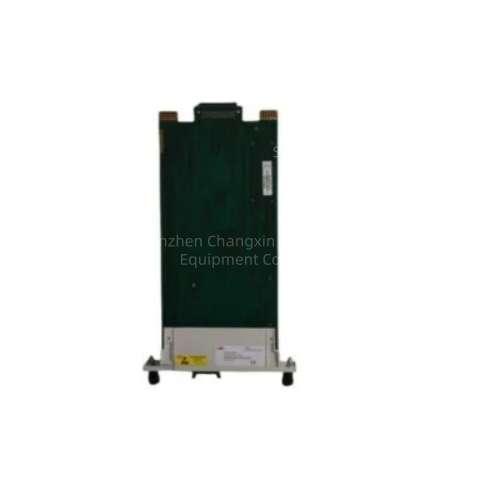

ABB SPBRC400（Symphony Plus Bridge Controller Central Unit）
型号：SPBRC400（全称：SPBRC40000000）
别名：BRC400、P-HC-BRC-40000000、PHCBRC40000000
系列：ABB Symphony Plus/Harmony/INFI 90 DCS（原Bailey）
产地：瑞士/美国
类型：DCS现场控制站（FCS）中央桥控制器（核心CPU/通信协调单元）
✅核心定位
Symphony Plus DCS的“心脏”：
作为现场控制站（FCS）的主控制器，负责：
执行闭环调节+顺序逻辑+联锁保护
管理**I/O与上位网络（INFI-Net/Cnet/以太网）**数据交换
协调本地I/O、远程S800 I/O及第三方设备通信
向下兼容INFI 90/Harmony机架，老系统升级首选
一句话：FCS的中央处理+通信网关+I/O总管。
✅关键参数（官方）
CPU：32位RISC，主频400 MHz
内存：256 MB SDRAM+1 GB Flash（扩展内存版）
实时时钟：带锂电池（寿命约5–8年）
通信接口：
INFI-Net/Cnet：DCS主干网，冗余
以太网：TCP/IP，可接工程师站/OPC
本地I/O总线：连接机架I/O
S800 IOR800：扩展远程I/O
电源：24 VDC（18–30 VDC），背板供电
功耗：约12 W
温度：0°C~+60°C（工业宽温）
尺寸：标准Eurocard（3U，19″机架）
重量：约0.5 kg
冗余：支持1:1冗余，切换＜100 ms
认证：CE、cULus、DNV GL
✅核心功能
控制运算：PID、串级、前馈、顺控、SFC、联锁
数据采集：AI/DI/PI处理，工程量转换、滤波、报警
控制输出：AO/DO驱动，限幅、软启动、故障安全
网络路由：INFI-Net与以太网数据桥接，多协议转换
诊断与冗余：板级自诊断、故障LED、1:1冗余无扰切换
工程与维护：支持ABB Symphony Engineering Studio在线组态/监控
