描述
ABB SUE3000 1VCR007346 G0028
一、基础信息
品牌：ABB
型号：SUE3000，完整物料编码1VCR007346 G0028
产品定位：中压厂用电快速切换装置（HSTS高速母线快切）本地操作人机界面HMI主控单元，配套ABB中压开关柜厂用电快切系统，也归属REF542plus综合保护系列操作面板总成
供电规格：110～240VDC宽幅直流操作电源，电厂直流屏直供
安全等级：SIL3、PL e，满足电力行业安全联锁标准
二、型号编码说明
SUE3000=Speed Unit Equipment 3000高速母线切换控制装置主机
1VCR007346：面板整机基础物料号（REF542plus通用操作单元本体）
G0028：硬件版本号，固化快切专用固件，区分通用保护版本，程序、IO逻辑不通用

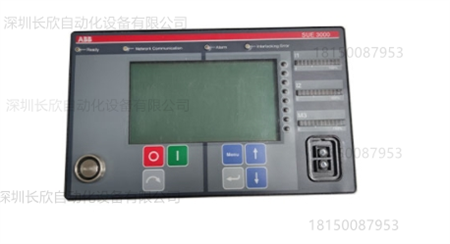

三、面板硬件布局与操作部件
液晶显示屏：单色点阵LCD，显示一次主接线图、两段母线电压、频率、相位差、开关位置、切换记录、故障告警、定值参数
实体操作按键
红：分闸、绿：合闸、复位、菜单、上下左右导航键、功能F键
旋转编码旋钮：参数翻页、数值修改、本地定值整定
状态指示灯分区
Ready就绪、Network通讯、Alarm告警、Interrupt故障
M1/M2/Mb三段母线开关位置状态LED
侧边光学调试口：笔记本光纤连接，下载快切逻辑、上传故障录波、固件升级
后置欧式端子排：DI/DO开关量、CT/PT模拟采样、通讯总线接线
四、核心硬件通道资源
1.模拟量采集（快切核心）
8路交流电压采样，实时采集两段进线、母线三相电压，计算幅值、频差、相角差，为同期快速切换提供判据；支持失压、残压、频差闭锁逻辑。
2.数字DI输入
多路24V隔离开关量：进线断路器位置、母联开关、保护动作信号、联锁允许、检修压板位置。
3.数字DO输出
无源继电器触点：合闸/分闸出口、切换成功、故障告警、远方遥信信号，可直接驱动开关柜跳闸回路。
4.通讯接口
RS485/SPABUS：站内保护装置组网
以太网（可选扩展）：IEC60870-5-104上传电厂DCS（Ovation/800xA）
光纤调试口：隔离本地维护，抗厂房强电磁干扰
