描述

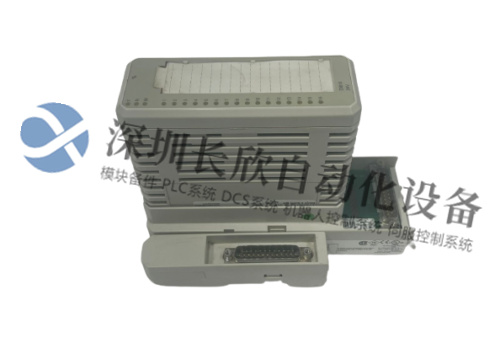

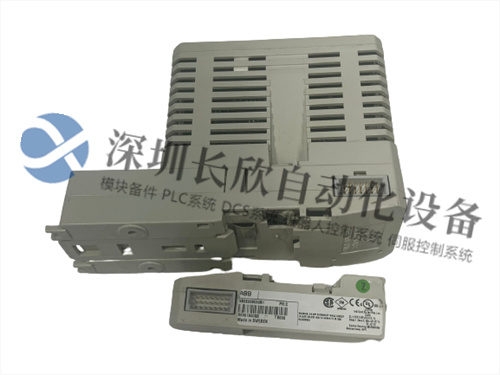

ABB TU812V1是一款用于S800 I/O系统的紧凑型模块终止单元（MTU）。以下是其产品详情：
基本信息
产品编号：3BSE013232R1
连接类型：25针D-sub连接器
通道数：16
额定绝缘电压：50V
最大电流per I/O通道：2A
最大电流过程连接：5A
介电测试电压：500V a.c.
安装方式：DIN导轨安装
尺寸：宽64mm（包括连接器），边缘到边缘安装58.5mm；深64mm（包括端子）；高170mm（包括锁存器）
重量：0.17kg
防护等级：IP20
功能特点
模块总线分布：作为被动单元，用于连接现场布线，并将模块总线分配到I/O模块和下一个MTU，同时通过将输出位置信号移位到下一个MTU来为I/O模块生成正确的地址。
机械键控配置：通过两个机械键进行配置，每个键有六个位置，共有36种不同的配置，可防止插入错误的I/O模块。
兼容性：可与多种I/O模块配合使用，如AI810、AI815、AO810、DI810、DO810等。
环境与认证
工作温度：0℃至+55℃（认证为+5℃至+55℃）
存储温度：-40℃至+70℃
污染等级：2级
认证：CE认证，符合EN 61010-1、UL 61010-1、EN 61010-2-201、UL 61010-2-201等电气安全标准，还具备ATEX Zone 2、C1 Div 2 CULus、C1 Zone 2 CULus等危险场所认证以及ABS、BV、DNV-GL、LR等船级社认证。
The ABB TU812V1 is a compact Module Termination Unit(MTU)for the S800 I/O system.Here are its product details:
Basic Information
Product Number:3BSE013232R1
Connection Type:25-pin D-sub connector
Number of Channels:16
Rated Insulation Voltage:50V
Maximum Current per I/O Channel:2A
Maximum Current for Process Connection:5A
Dielectric Test Voltage:500V AC
Mounting Method:DIN rail mounting
Dimensions:Width 64mm(including connector),58.5mm edge-to-edge;Depth 64mm(including terminals);Height 170mm(including latch)
Weight:0.17kg
Protection Class:IP20
Functional Features
Module Bus Distribution:As a passive unit,it connects field wiring and distributes the module bus to I/O modules and the next MTU,while generating the correct address for the I/O modules by shifting the output position signal to the next MTU.
Mechanical Keying Configuration:Configurable via two mechanical keys,each with six positions,providing 36 different configurations to prevent incorrect I/O module insertion.
Compatibility:Compatible with various I/O modules,such as AI810,AI815,AO810,DI810,DO810,etc.
Environment and Certifications
Operating Temperature:0°C to+55°C(certified for+5°C to+55°C)
Storage Temperature:-40°C to+70°C
Pollution Degree:2
Certifications:CE certified,complies with EN 61010-1,UL 61010-1,EN 61010-2-201,UL 61010-2-201 and other electrical safety standards;also has ATEX Zone 2,C1 Div 2 CULus,C1 Zone 2 CULus hazardous location certifications,and ABS,BV,DNV-GL,LR classification society certifications.
