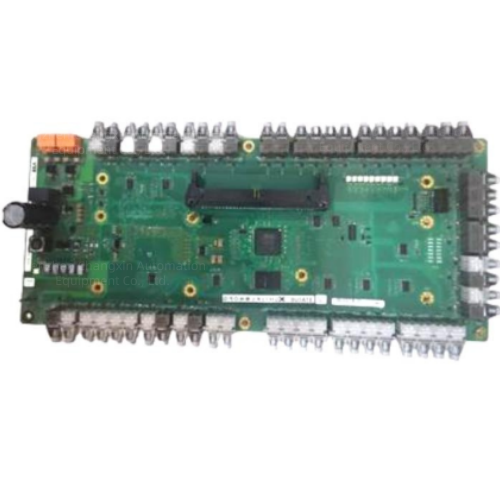

ABB UAC389 B101（物料号3BHE059407R0101，简写UA C389 B101）
一、基础型号信息
完整型号：UAC389 B101
原厂物料编码：3BHE059407R0101
所属系统：ABB PCS6000/ACS6000中压大功率变频传动系统（风机、水泵、压缩机高压变频主控板）
硬件定位：变频整机主控控制板（传动CPU主板），整套变频器运算、通讯、采样、保护核心
表格
型号品类用途差异
UAC389 B101变频主控CPU板整机逻辑运算、总线调度、对外通讯核心
PDD163 A01逆变脉冲驱动板输出IGCT触发PWM脉冲，执行功率器件驱动
PDD205 A1121功率单元光纤采集板采集各功率单元温度、电流、故障信号
DSAI130H/PFBI161 DCS IO卡件电厂工艺采集，与变频硬件完全不兼容
二、七大核心功能
传动闭环控制算法运算核心
内置32位高速DSP处理器，完成电机转速、扭矩、励磁闭环调节，实现矢量/直接转矩控制，适配兆瓦级中压风机、压缩机负载。
整机功率单元光纤总线调度
多路光纤通道对接PDD205采集板与IGCT功率单元，毫秒级同步采集单元温度、直流母线电压、输出电流，实时下发运行指令。
多协议对外通讯网关
RS485 Modbus RTU：对接电厂DCS（Advant/Symphony/800xA）、Woodward 505D透平调速器、Bently3500振动监测；
调试串口：本地程序下装、参数修改、故障记录读取。
全维度故障保护逻辑判断
实时监测过流、过压、直流母线短路、功率单元超温、光纤断线、冷却系统故障；故障锁存，存储带时间戳跳闸记录，面板RUN/COM/FAULT三色指示灯快速定位故障点。
多路模拟/数字信号调理采集
板载端子直接采集柜体冷却水压、油温、外部联锁开关、4~20mA给定信号，内置硬件滤波，抵御变频器强电磁干扰。
双路24VDC冗余供电设计
支持两路18~32VDC直流并联输入，防反灌、过流保险，单路电源失电不中断变频控制，保障机组连续运行。
工业宽温三防工况适配
工作温度-20℃~+60℃，PCB全三防涂层，4kV ESD静电防护，适配电厂高温、粉尘、化工防爆柜体环境。
三、关键电气参数
供电：DC24V，整机功耗≤10W
通讯接口：多路塑料光纤、DB9 RS485 Modbus、调试串口
隔离等级：光纤通道2000VAC隔离，串口4kV ESD防护
安装：ACS6000/PCS6000标准机架插槽式PCB
尺寸：120×100×35mm，重量约0.2kg
认证：CE、UL工业安规
