描述

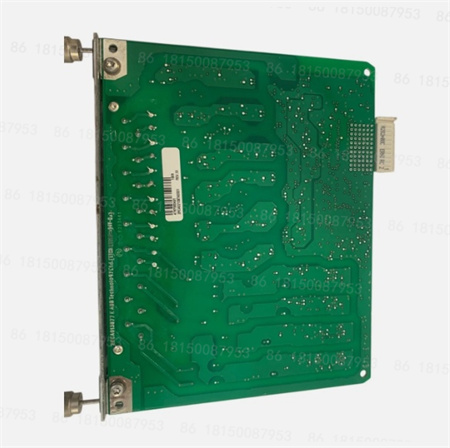

ABB AIM0016（订货号2RCA007128A0001）是Relion®615系列（REF615）保护装置专用模拟量输入扩展模块，用于电力系统的电流、电压等模拟量采集扩展。
一、核心定位与适配
产品类型：模拟量输入（AI）扩展模块
所属系统：ABB Relion®615系列（主要为REF615馈线保护装置）
订货号：2RCA007128A0001（标准版本）、2RCA007128A001J（定制/备件版本）
用途：为REF615扩展多路模拟量输入，满足多回路、多测点的电力监控需求
二、关键技术参数
1.通道与信号类型
通道数：16路模拟量输入（AIM0016=Analog Input Module 16-channel）
支持信号：
电流：1 A/5 A（CT二次额定，软件可切换）
电压：100 V/110 V/115 V/120 V（PT二次额定）
兼容：4–20 mA（变送器信号，部分版本）
隔离：通道间、通道与系统间电气隔离（≥2 kV），抗EMC干扰
2.精度与性能
分辨率：16位（高精度采集）
精度：
电流：±0.2%FS（25℃）
电压：±0.2%FS（25℃）
转换时间：单通道≤500μs，16通道轮询≤8 ms
.
输入阻抗：
电流输入：≈0.1Ω（CT回路匹配）
电压输入：>1 MΩ（PT回路高阻）
3.电源与环境
供电：由REF615主机背板供电（24 V DC，无需外部电源）
工作温度：-25°C~+70°C
湿度：5%–95%无凝露
防护：IP40（柜内安装）
振动/冲击：符合IEC 60255电力设备标准
4.物理与安装
尺寸：标准615系列模块宽度（约22.5 mm）
重量：≈0.4 kg
安装：DIN导轨或REF615主机背板插槽
状态指示：面板LED（运行/故障/通道状态）
