描述
产品简要说明

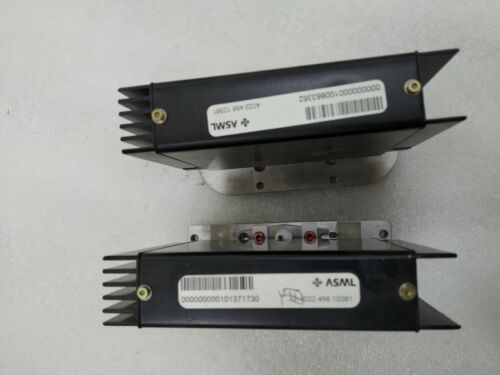

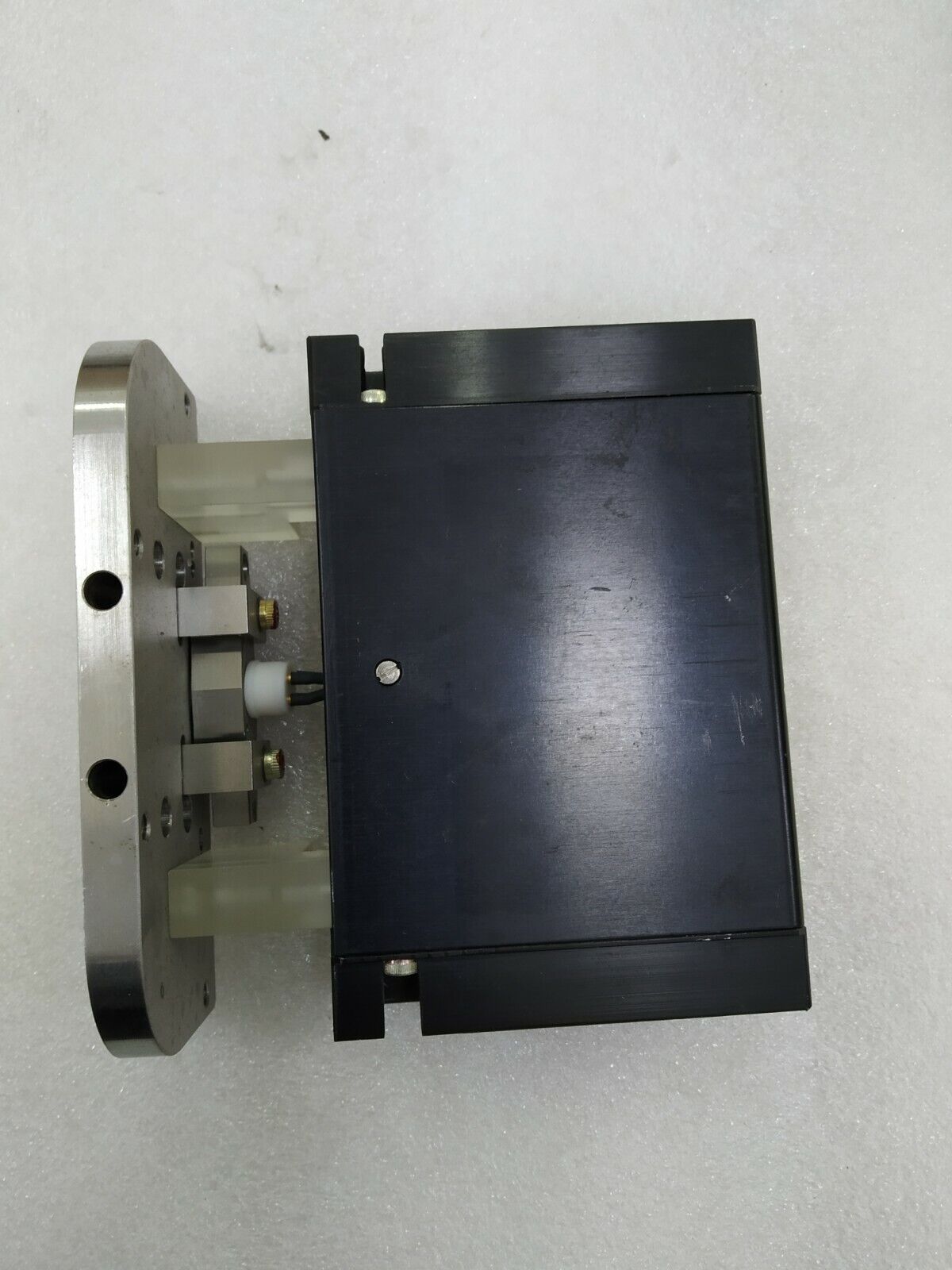

ASML 4022 456 10381是ASML专为EUV光刻机设计的高精度激光调制模块，核心特性包括：
亚纳米级光斑控制：采用自适应光学整形技术，光斑直径≤0.3μm（13.5nm波长）。
动态功率调节：支持100W～500W连续可调，响应时间<500μs。
洁净室级可靠性：通过Class 0.1洁净室认证，抗辐射等级IEC 60601-1-2。
产品详细说明
1.技术架构与核心功能
光源耦合系统：
采用多层非球面反射镜组，反射效率≥99.8%（13.5nm波长）。
集成光纤准直器（数值孔径NA=0.9），实现激光与EUV光源的高效耦合。
调制控制单元：
基于MEMS微镜阵列的动态相位调制器，相位分辨率≤0.01λ（λ=13.5nm）。
数字信号处理器（DSP）实时反馈控制，闭环带宽≥50kHz。
环境适应性：
真空封装设计，内部气压<1e-6 mbar，减少气体散射干扰。
钛合金框架与碳化硅散热基板，热导率≥400W/(m·K)。
2.性能突破
光束稳定性：
长期漂移≤0.05μm/小时（24小时连续运行）。
抗干扰能力：
电磁屏蔽层采用氮化铝-铜复合结构，屏蔽效能≥100dB（1MHz～10GHz）。
能效优化：
光学转换效率≥85%，系统整体功耗≤500W。
技术规格:ASML 4022 456 10381
参数项规格描述
工作波长13.5nm（EUV）
光斑尺寸≤0.3μm（1σ）
功率范围100W～500W（连续可调）
响应时间≤500μs（功率阶跃变化）
环境温度-5℃～45℃（工作模式）
接口类型光纤接口（FC/PC）+数字控制总线（PCIe Gen4）
功耗≤500W（运行模式）
Product brief description
ASML 4022 456 10381 is a high-precision laser modulation module designed by ASML for EUV lithography machines.The core features include:
Subnanometer-level spot control:Adaptive optical shaping technology is adopted,the spot diameter is≤0.3μm(13.5nm wavelength).
Dynamic power adjustment:Supports continuous adjustable 100W~500W,and the response time is<500μs.
Clean room-level reliability:passed Class 0.1 clean room certification,radiation resistance level IEC 60601-1-2.
Product details
1.Technical architecture and core functions
Light source coupling system:
A multi-layer aspherical mirror group was used,with a reflection efficiency of≥99.8%(13.5nm wavelength).
Integrated fiber optic collimator(numerical aperture NA=0.9)to achieve efficient coupling between laser and EUV light source.
Modulation control unit:
Dynamic phase modulator based on MEMS micromirror array,phase resolution≤0.01λ(λ=13.5nm).
Digital signal processor(DSP)real-time feedback control,closed-loop bandwidth≥50kHz.
Environmental adaptability:
Vacuum package design,internal air pressure<1e-6 mbar,reducing gas scattering interference.
Titanium alloy frame and silicon carbide heat dissipation substrate,thermal conductivity≥400W/(m·K).
2.Performance breakthrough
Beam Stability:
Long-term drift≤0.05μm/hour(24-hour continuous operation).
Anti-interference ability:
The electromagnetic shielding layer adopts a aluminum nitride-copper composite structure,with a shielding effect of≥100dB(1MHz~10GHz).
Energy efficiency optimization:
Optical conversion efficiency is≥85%,and the overall power consumption of the system is≤500W.
Technical Specifications:ASML 4022 456 10381
Parameters Specification Description
Operating wavelength:13.5nm(EUV)
Spot size≤0.3μm(1σ)
Power range:100W~500W(continuously adjustable)
Response time≤500μs(power step change)
Ambient temperature-5℃~45℃(working mode)
Interface type Fiber Optical Interface(FC/PC)+Digital Control Bus(PCIe Gen4)
Power consumption≤500W(operating mode)
