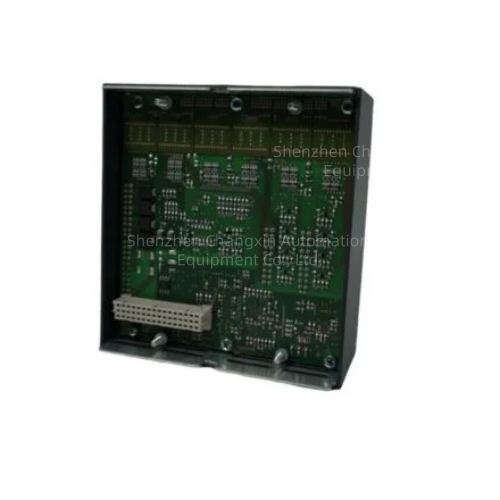

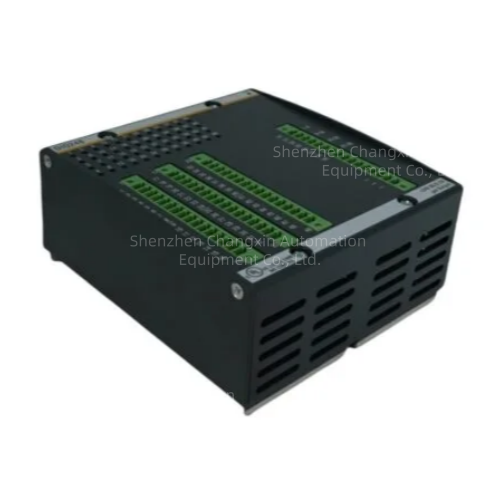

Bachmann DIO248—Digital I/O Module with Counter Functions
一、产品概述（快照）
项目内容
型号DIO248（同系列：DIO264/DIO280）
品牌Bachmann（奥地利，成立于1947年）
定位48通道数字输入/输出模块，内置最多4个32位可配置计数器
所属系统Bachmann MPC240/MPC270系列控制器（VxWorks实时OS）
编程环境SolutionCenter（C/C++/Java）
产地奥地利
二、核心技术规格
参数数值
总通道数48数字通道
可配置DI/DO前16通道可灵活配置为输入或输出
输入通道32路数字输入（支持干接点、24VDC信号）
输出通道16路数字输出（继电器/晶体管）
中断输入最多8个可用中断输入，用于事件快速响应
计数器最多4个独立32位计数器
计数器模式事件计数/增量编码器/门控测量/周期时间测量/频率测量
PWM输出支持，适用于阀门节能操作，保持时间可配置0–2秒
输出并联同一操作模式下支持并联输出
输入滤波器可配置
LED指示每个通道独立LED状态显示
电源电压18–34 VDC，反极性保护
隔离通道间隔离≥2.5kV AC
防护等级IP20（机柜内安装）
安装方式6U Eurocard插卡，19英寸机架
三、计数器功能详解（重点）
这是DIO248区别于普通DIO模块的核心卖点：
计数器模式适用场景
事件计数流水线产品计数、脉冲事件统计
增量编码器接增量式编码器，测转速/位移
门控测量在固定时间窗口内计数，算频率
周期时间测量测两个脉冲之间的时间间隔
频率测量直接输出信号频率值
计数器为32位，最大计数4,294,967,295，足够绝大多数工业场景。
四、典型应用
场景用到的功能
阀门控制PWM输出+0~2s保持时间配置，节能驱动
位置检测计数器+增量编码器
货物计数事件计数+中断输入快速响应
转速测量增量编码器模式
继电器/电磁阀驱动数字输出通道
传感器信号采集数字输入+可配置滤波器去抖
