Bently 3500/40M-A01-B01（140734-01前卡+125680-01后端子卡）完整解析
一、基础定位
型号全称：3500/40M-A01-B01

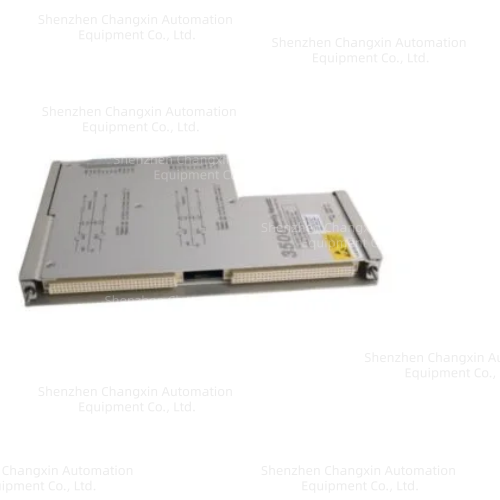

信号处理前主板件号：140734-01（4通道涡流前置监测模块）
配套内置端子背板：125680-01（传感器接线专用后卡，必须成套配对使用，单卡无法独立运行）
品类：Proximitor®四通道电涡流位移监测模块，3500 TSI机组保护核心采集卡，符合API670标准，专门采集非接触式涡流探头信号，实现轴振、轴向位移、差胀、偏心等机组保护监测。

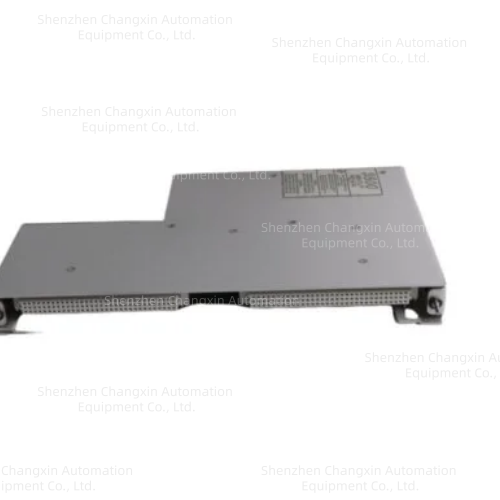

3500/40M后卡125680-01实物
二、型号编码拆解3500/40M-A01-B01
40M：增强型4通道涡流监测卡，替代老款一体式3500/40，前后卡分离架构，支持瞬态波形采集
A01：IO端子类型——内置集成端子背板（125680-01配套），无需外接端子排，现场直接接线传感器；
A02=外接端子型、A03=内置安全栅防爆型，不可混用
B01：防爆认证标准，CSA/NRTL Class I Div2二类防爆区域认证，适配化工、油气防爆机柜
三、硬件分工与参数
1）前卡140734-01（机架前面板）
4路独立涡流信号调理，为本特利3300/7200系列电涡流探头供电、信号放大滤波；
面板指示灯：OK运行、通道故障、机架通讯TX/RX；每通道独立故障告警灯；
每通道自带BNC缓冲输出，可外接示波器读取实时振动波形；
功耗约5W，机架背板18~36VDC供电，支持热插拔在线更换；
通道成对组态：1/2通道一组、3/4通道一组，两组可分别配置不同监测参数（如一组测轴振、一组测推力位移）。
2）后卡125680-01（机柜接线侧）
内置4路涡流传感器完整接线端子：探头延伸电缆、前置器电源、信号回线、屏蔽接地端子；
4通道完全隔离，抗电机、变频器强电磁干扰；屏蔽层统一接地端子，消除信号漂移。
四、支持测量功能（单卡四通道灵活配置）
通道成对组态，同一卡可同时监测两类参数：
径向轴振动：转子X/Y向振动，防轴瓦碰磨保护
轴向推力位移：转子窜轴监测，推力瓦过载保护
差胀（缸胀/转子胀差）：汽轮机冷热态间隙监测
轴偏心：盘车大轴弯曲监测
REBAM滚动轴承状态监测：滚动轴承磨损诊断
