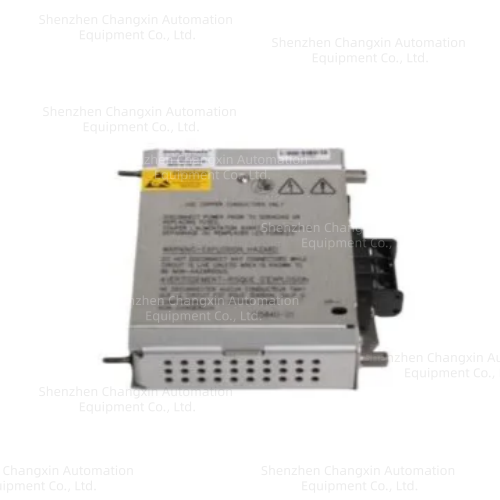

Bently Nevada 3500/15 125840-01高压交流电源输入模块（PIM）
一、完整型号定义
型号：3500/15电源单元
物料编号：125840-01
全称：High Voltage AC Power Input Module（高压交流输入PIM电源接口模块）
适配平台：本特利3500全系列机组TSI振动保护框架，火电汽轮发电机、大型压缩机、风机专用机架电源
定位：机架专用220VAC高压交流输入电源，半高尺寸，只能安装在机架最左侧专属电源槽位
二、核心作用
整机框架供电核心
采集厂用220V交流市电，内部隔离、整流、稳压后输出多路稳定DC24V背板总线电压，为机架内所有监测卡件（3500/60温度卡、轴振/位移卡、通讯网关）集中供电，单台可带满整框全部模块。
支持双电源冗余热备
机架可上下槽位各装一块3500/15电源，两路独立220V输入互为冗余；主电源故障、插拔备用电源时，整套TSI系统无间断运行，满足机组不停机维护需求。
EMI滤波与硬件保护
内置多级电源滤波，滤除变频器、励磁系统谐波干扰；集成输入过压、过载、短路、过热保护，故障时熔断内部保险，避免批量烧毁机架内卡件。
电源状态自检告警
面板绿色Supply OK指示灯实时反馈供电状态；电源异常通过背板总线上报3500框架控制器，DCS同步弹出“Power Supply Fault”电源故障报警。
三、关键电气参数
交流输入（高压AC规格）
电压：175~264 VAC（标准220V厂用电）
频率：47~63Hz，兼容50/60Hz电网
输出能力
多路隔离DC24V，满载功率可驱动完整14槽3500机架，转换效率最高90%，整机功耗＜10W。
环境工况
工作温度：-30℃~+65℃；存储-40~+85℃；湿度≤95%无凝露
PCB带防护涂层，适配电厂、化工粉尘潮湿控制柜环境
机械尺寸
半高单宽模块：120.7mm（高）×25.4mm（宽）×114.3mm（深），净重0.34kg。
