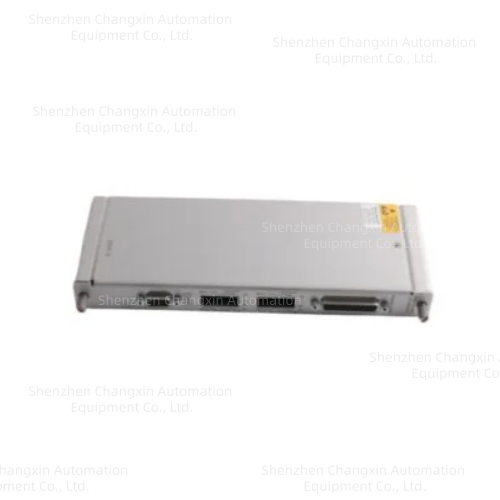

Bently Nevada 3500/42M 128240-01电涡流/振动复合监测I/O模块
一、完整型号定义
整机型号：3500/42M Proximitor Seismic Monitor
I/O端子卡物料号：128240-01（External Terminations外置端子型）
产品归属：本特利3500系列机组TSI保护系统，符合API670标准，火电汽轮发电机、大型离心压缩机、风机核心振动保护卡件
版本区分：
128240-01：外置绿色端子排接线；
128229-01：内置端子款，二者硬件通道逻辑一致但接线底座不通用，不可直接互换。
二、核心定位
四通道复合采集卡，同时兼容电涡流探头+地震式速度/加速度传感器，一套卡件同时监测轴系位移振动、机壳壳体振动，是旋转机械本体保护核心采集单元：
接收电涡流Proximitor探头：测量轴径向振动、轴向推力位移、差胀、偏心、REBAM轴电流；
接收Seismic地震式传感器（Velomitor/Seismoprobe）：测量轴承壳体绝对振动速度、加速度；
每通道独立信号调理、放大、AD转换，软件可编程两级报警（Alert预警/Danger危险停机）；
通过背板总线与3500框架通讯，上传振动数值、波形、故障至DCS与上位监控。
三、通道与测量功能（4通道，两两分组组态）
每组通道可独立配置一类测量，单卡同时实现轴系+壳体双重监测：
1.电涡流探头支持测量
径向振动峰峰值、轴向推力位置、差胀、轴偏心、REBAM轴电流、圆形接受区CAA
2.地震式传感器支持测量
振动速度、振动加速度、轴绝对振动（涡流+壳体振动合成）
3.报警逻辑
每通道独立预警阈值；最多2个参数可配置危险停机阈值，支持延时防误动；故障信号可联动3500/33继电器模块输出停机联锁
四、硬件关键特性
4路完全独立隔离通道，通道间耐压250VDC，杜绝动力电缆、励磁谐波干扰造成振动跳变；
内置探头断线诊断：实时检测涡流探头、地震传感器开路/短路，面板Fault灯告警并上送系统；
适配全系列标准传感器：8mm/11mm电涡流探头、Velomitor速度传感器、Seismoprobe加速度探头；
面板状态指示灯：OK模块正常、TX/RX背板通讯、Bypass通道旁路、Channel Fault通道故障；
供电：由3500机架背板24VDC统一供电，单卡功耗约7W；
尺寸：单宽全高卡件241.3×24.4×99.1mm，净重0.91kg。
