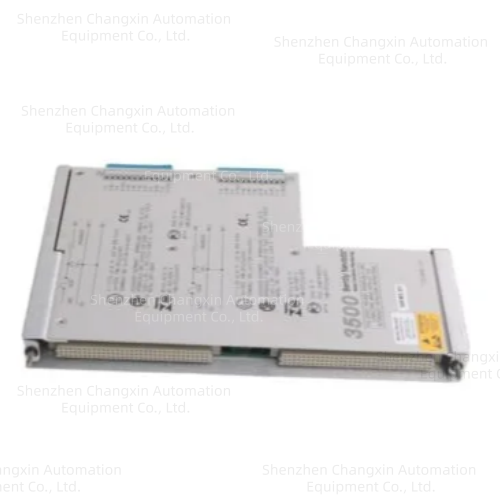

Bently Nevada 135489-03内置本安安全栅地震振动I/O后卡（3500/42M配套）
一、完整型号定义
物料编号：135489-03
全称：3500 Series Barriers Seismic Module I/O Card
配套前卡：3500/42M Proximitor Seismic Monitor（四通道涡流+壳体振动复合监测主卡）
核心特性：
Internal Barriers集成本安防爆安全栅，无需外接隔离栅，可直连防爆危险区Velomitor/Seismoprobe地震式传感器、电涡流轴振探头；
Internal Terminations内置端子接线，自带接线端子，区别于外置端子款128240-01；
4通道独立本安回路，同时兼容轴位移涡流探头、壳体速度/加速度地震传感器。
版本区分：
135489-01：无内置端子、基础安全栅；
135489-02：内置端子、普通安全栅；
135489-03：内置端子+增强型防爆安全栅，化工/氢气防爆区专用，三者硬件引脚、安全参数不通用。
二、核心定位与作用
作为3500/42M振动主卡配套后置信号接口板，是防爆机组振动采集专用安全接口，适用于炼油、化工、制氢、燃气轮机等I类防爆工况旋转设备：
本安防爆隔离防护
每通道集成限流、限能安全屏障，满足ATEX/CSA本安标准，限制现场回路能量，杜绝探头短路、电缆破损产生电火花引燃易燃易爆介质，省去独立外置安全栅安装空间与布线成本。
双通道信号兼容采集
单卡4路通道，软件自由组态两类传感器：
Proximitor电涡流探头：轴径向振动、轴向位移、差胀、偏心；
Seismic地震传感器（Velomitor速度/Seismoprobe加速度）：轴承壳体绝对振动；
可实现轴振+壳体振动同步监测，合成轴绝对振动用于机组动平衡、故障频谱分析。
内置端子一体化接线
背部集成欧式接线端子，无需额外转接底座，布线简洁，减少防爆柜内接头漏点风险；通道间完全电气隔离，抑制励磁、变频器地环流干扰，避免振动数值漂移跳变。
全通道传感器自诊断
实时检测探头断线、短路、信号幅值超限、安全栅回路过载；故障信号通过背板总线上传机架，DCS弹出Transducer Fault通道故障报警。
背板总线数据交互
与3500/42M前卡高速通讯，把调理后的振动原始波形、峰峰值幅值传输至机架，支持预警/危险停机阈值联锁输出至3500/33继电器卡。
三、关键硬件电气参数
通道：4路完全独立隔离通道，通道间耐压250VDC；
本安回路参数（Seismic地震通道）：
Vmax=27.25V，Imax限流保护，匹配原厂防爆型Velomitor传感器；
功耗：整套3500/42M（前卡+135489-03后卡）典型7.7W；
尺寸：241.3mm(H)×24.4mm(W)×163.1mm(D)，净重0.46kg；
环境工况：工作0~+65℃（内置安全栅版本上限），存储-40~+85℃，湿度≤95%无凝露，PCB三防涂层；
供电：由3500机架背板24VDC统一供电。
