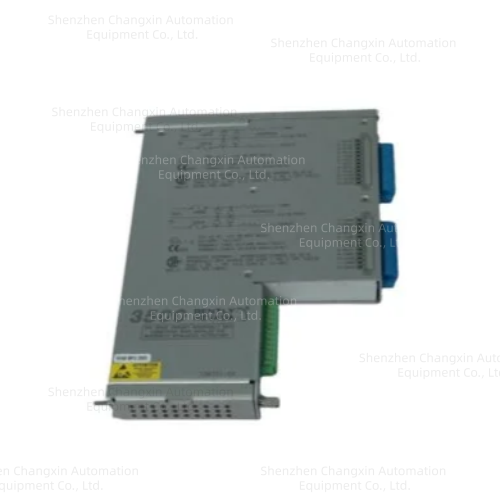

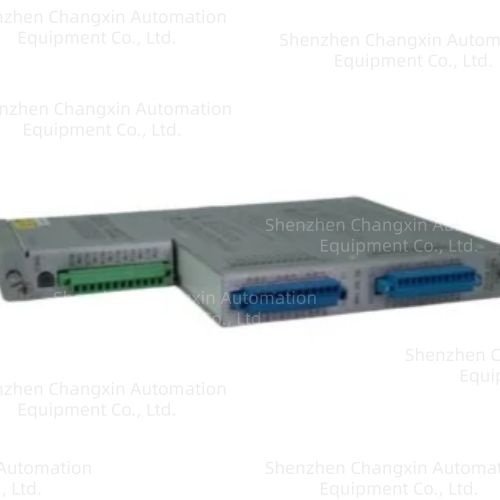

Bently Nevada 136711-02内置本安安全栅温度I/O后卡
一、完整型号定义
物料编号：136711-02
全称：3500 Series Internal Safety Barrier RTD/TC Module（带内置本安安全栅、内置端子温度接口卡）
配套前卡：3500/61温度监测主卡（带4–20mA模拟记录仪输出）
区分：136711-01配套3500/60（无4-20mA输出），二者不可互换，主卡型号必须匹配端子卡物料号。
核心属性：6通道RTD/TC测温专用，集成本安齐纳安全栅+背部内置欧式接线端子，满足Zone2/Div2危险防爆区域测温布线要求，无需额外外接隔离安全栅。
二、136711-01/136711-02核心差异（选型关键）
表格
物料号适配前卡4–20mA输出防爆安全栅适用场景
136711-01 3500/60无内置安全栅普通防爆区，仅数字总线上送温度
136711-02 3500/61每通道独立4–20mA模拟输出内置安全栅化工/制氢防爆区，需本地记录仪、PLC模拟量采集
三、核心功能定位
作为3500/61温度主卡配套后置信号端子板，专为防爆旋转机械温度监测设计，采集轴承、电机、压缩机绕组、润滑油温度：
6路独立本安防爆测温通道
单通道软件自由切换两种传感器：
RTD热电阻：2/3/4线Pt100、Ni120、Cu10，量程-200~700℃；
TC热电偶：K/J/T/E/R/S/B型，内置硬件冷端补偿，消除现场补偿导线误差。
每通道独立限流限能安全屏障，限制现场回路点火能量，满足ATEX、CSA本安防爆标准，可直连危险区测温探头。
内置一体式接线端子
背部集成可拆卸绿色欧式端子，省去外部转接底座，减少防爆柜内接头漏点，布线简洁、降低故障点。
独立4–20mA模拟变送输出（独有优势）
对比136711-01最大区别：每通道独立4–20mA电流输出，可直接接入本地记录仪、第三方PLC，不依赖3500背板总线读取温度数据。
全通道硬件故障自诊断
实时检测探头断线、短路、超量程、安全栅回路过载；故障信号同步上传3500机架、DCS，弹窗提示Transducer Fault通道故障。
背板高速总线交互
向3500/61主卡传输调理后的温度数值，支持两级报警（Alert预警/Danger危险停机），可联动3500/33继电器模块输出机组停机联锁。
四、关键硬件电气参数
通道数量：6路完全独立通道，通道间耐压250VDC，抑制励磁、变频器地环流干扰；
本安工况温度：0℃~+65℃（安全栅版本上限，普通无栅卡为-30~+65℃）；
整机功耗：整套3500/61前卡+136711-02后卡约9W；
供电：由3500机架背板统一24VDC供电；
尺寸重量：全高单宽后卡，241.3(H)×24.4(W)×163.1(D)mm，净重约0.94kg；
安装特性：支持机架带电热插拔，不影响其他通道正常监测。
五、3500 TSI完整配套系统架构
机架供电：3500/15 125840-01 220VAC高压交流电源模块
温度采集整套：3500/61前卡+136711-02内置安全栅I/O后卡
振动采集：3500/42M+135489-04防爆振动端子卡
键相转速基准：3500/25+135473-01不锈钢隔离键相卡
停机联锁输出：3500/33 16通道继电器模块
通讯网关：3500/22M通讯卡
上层监控：ABB AC400 DCS（PM150V04处理器）、本地记录仪（4–20mA输出直连）
现场防爆测点：本安型Pt100轴承热电阻、K型定子热电偶
