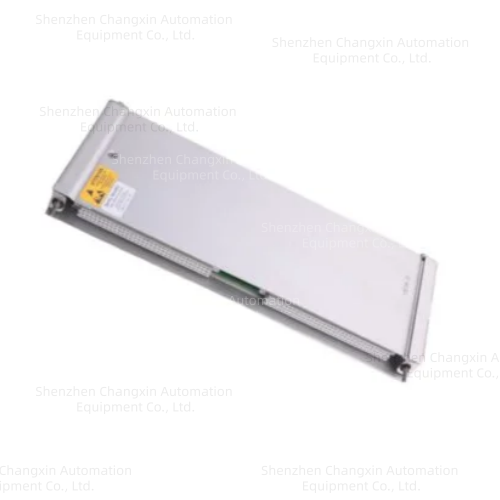

Bently Nevada 138708-01内置端子振动I/O后卡（配套3500/42M）
一、完整型号定义
物料编号：138708-01
全称：350042M Proximity Input Module（涡流/地震复合型内置端子I/O背板）
成套搭配：必须与**3500/42M前卡（176449-02）**配套使用，二者分离式前后卡组合为完整4通道振动监测单元
结构特征：Internal Terminations背部集成绿色欧式接线端子，无需外接转接底座；无内置本安安全栅，仅适用于普通非防爆厂房机组
定位区分：普通工业标准款，无防爆隔离回路，不可用于化工、制氢、燃气等Zone2危险区域。
二、与同系列端子卡核心选型对比（不可互换）
表格
物料号接线形式内置安全栅适用场景
138708-01内置绿色端子无火电、水泵、风机普通无防爆车间
128240-01外置分体端子底座无老款3500/42M，布线空间充足机柜
135489-03/04内置端子增强本安安全栅石油化工、氢气防爆机组
三、核心功能定位
作为3500/42M振动主卡配套后置信号接线板，负责4通道传感器信号采集、隔离调理、背板总线传输，一套卡同时兼容电涡流位移探头+地震式速度/加速度传感器：
4路独立兼容采集通道
Proximitor涡流探头：监测轴径向振动、轴向推力位移、差胀、转子偏心、REBAM轴承特征测量；
Seismic地震传感器（Velomitor/Seismoprobe）：采集轴承壳体绝对振动速度、加速度，可合成轴绝对振动用于动平衡、频谱故障分析。
一体式内置端子简化布线

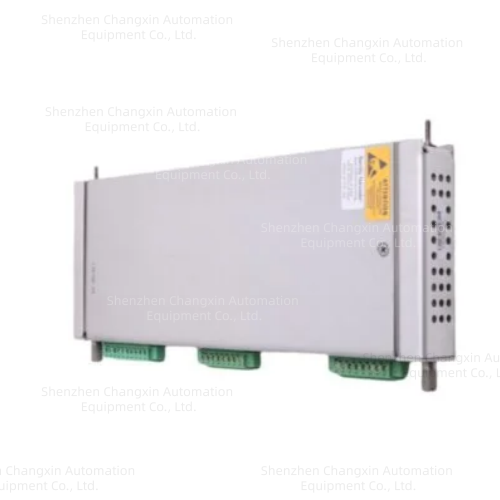

背部自带3组绿色可拆卸欧式端子，4个通道独立分路接线，省去额外转接底座，减少接线接头故障点，适合紧凑型控制柜改造、新增测点扩容。
通道电气隔离与硬件自诊断
通道间250VDC隔离，抑制励磁、变频器地环流干扰；实时检测探头断线、短路、信号幅值超限，故障通过背板上传机架与DCS弹窗Transducer Fault报警。
背板高速数据交互
将调理后的原始振动波形、峰峰值幅值传输至3500/42M前卡，软件可配置两级报警（Alert预警/Danger危险停机），联动3500/33继电器模块输出机组跳闸联锁。
支持带电热插拔
机组运行时旁路对应通道后可单独更换本后卡，无需整架TSI系统断电，不影响其余测点监测。
四、关键硬件电气参数
通道数量：4路完全独立信号通道
传感器供电：背板提供-24VDC涡流探头前置器电源
整套功耗：3500/42M前卡+138708-01后卡总功耗7.7W
供电来源：3500机架背板统一24VDC电源（由3500/15 125840-01电源模块供给）
环境工况：工作温度-20℃~+70℃，存储-40~+85℃，湿度≤95%无凝露，PCB标准防腐涂层
尺寸重量：全高单宽后卡241.3(H)×24.4(W)×163.1(D)mm，净重460g
认证：UL、CE通用工业认证，无ATEX本安防爆认证。
五、3500 TSI完整配套系统架构
机架供电单元：3500/15 125840-01 220VAC交流电源模块
振动监测整套：3500/42M前卡+138708-01内置端子I/O后卡
相位基准：3500/25+135473-01 316L不锈钢隔离键相端子卡
温度采集：3500/60+136711-01内置安全栅RTD/TC温度卡
停机联锁输出：3500/33 16通道继电器模块
通讯网关：3500/22M通讯卡
上层监控：ABB AC400 DCS（PM150V04处理器）、3500本地显示单元
现场测点：普通型电涡流轴振探头、Velomitor壳体速度传感器（无防爆要求厂区）
