描述

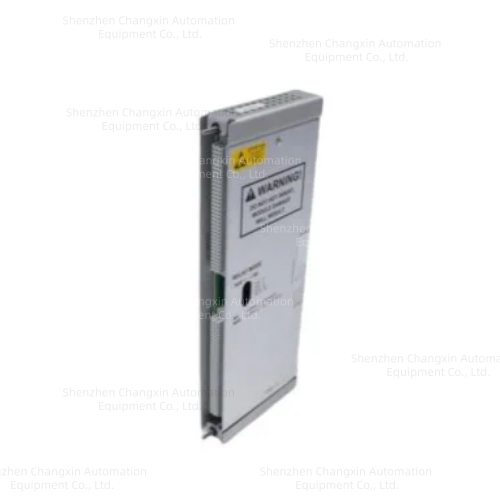

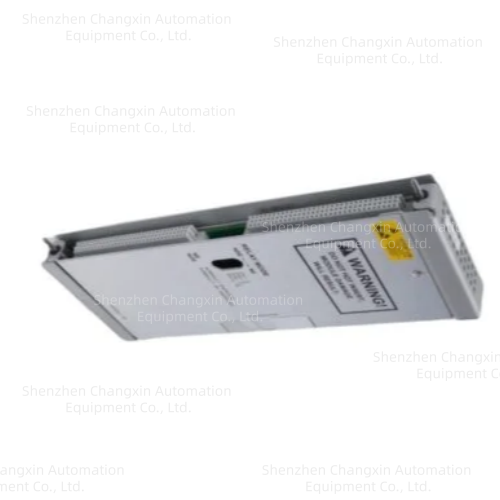

Bently Nevada 149992-02（3500/33）16通道继电器输出模块
一、完整型号定义
物料编号：149992-02
官方型号：3500/33 16-Channel Relay Module
产品归属：本特利3500机组TSI保护系统，全高单宽继电器联锁输出卡，用于旋转机械振动、温度、转速故障硬接点跳闸、声光报警输出。
安装规则：仅可安装在机架TDI瞬态数据接口模块右侧所有空置全高插槽，单机架可多块并联扩容。
二、核心定位与功能
整机TSI系统硬接点联锁输出单元，采集机架内振动卡（3500/42M）、温度卡（3500/60/61）、键相卡（3500/25）的预警/危险/通道故障信号，通过可编程逻辑驱动无源继电器，输出至汽轮机跳闸回路、DCS报警、就地声光报警器、励磁系统联锁：
1.16路独立SPDT单刀双掷继电器通道
分为4组，每组4通道；每组通过板载拨码统一设置两种工作模式：
ND：正常失电（故障时吸合，故障安全型，机组跳闸标准配置）
NE：正常带电（正常工况吸合，多用于普通声光报警）
2.灵活可编程报警表决逻辑
通过3500组态软件自由配置与/或逻辑，可绑定任意测点信号：
Alert预警、Danger危险停机、传感器断线Fault、模块Not OK故障；
支持单点触发、多点二取一/二取二表决，满足机组保护防误动要求。
3.环氧密封继电器+内置消弧保护
每路继电器环氧树脂全密封，标配250Vrms压敏消弧回路，抑制直流/交流分断电弧，适配电厂220VAC、110VDC跳闸回路，触点寿命10000次动作循环。
4.全通道状态自诊断与面板指示灯
OK：模块供电、背板通讯正常常亮；
TX/RX：与机架内采集卡数据交互闪烁；
CH Alarm：对应通道继电器动作时点亮，快速定位故障测点。
5.背板总线交互
接收整架所有监测卡报警状态，不依赖模拟量信号，纯数字逻辑驱动，抗励磁、变频器电磁干扰。
三、关键电气技术参数
供电：由3500机架背板24VDC供电，典型功耗5.8W；
继电器触点容量：
直流：5A 30VDC
交流：2A 230VAC
通道隔离：各组继电器电气隔离，无公共地，避免跳闸回路串扰；
环境工况：工作温度-20℃~+65℃，存储-40~+85℃，湿度≤95%无凝露，PCB三防涂层；
尺寸重量：241(H)×24.4(W)×242(D)mm，净重0.7kg；
接线：背部集成多组绿色欧式插拔端子，接线维护便捷。
