描述
一、基础标识

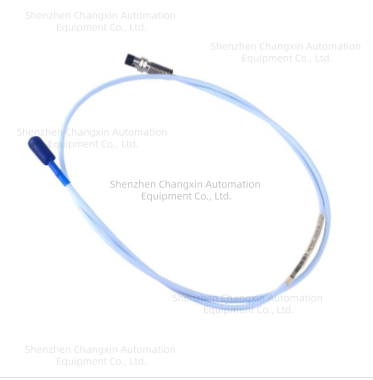

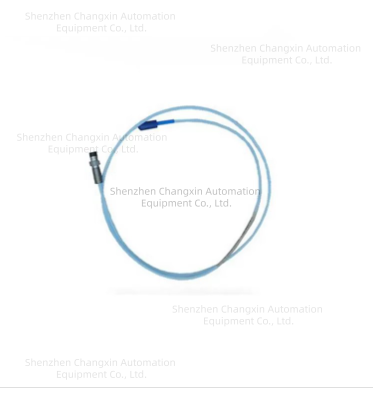

完整型号：173688-01-20-12-CN
产品系列：3300 XL 8mm标准电涡流位移/振动探头（Baker Hughes旗下本特利旋转机械监测传感器）
执行标准：完全满足API 670第四版石油化工、电厂旋转机械监测强制标准
适用配套：必须搭配3300XL前置器+延伸电缆，后端接入3500、3300系列监测框架，用于汽轮机、压缩机、风机轴振/轴向位移/键相测量
二、型号分段解析（173688-01-20-12-CN）
173688：基础件号，3300XL 8mm标准直探头基础型号
01：探头螺纹/壳体规格，标准M10×1公制外螺纹，无前置加长段
20：探头自带一体式电缆长度2.0米
12：尾部接头规格，标准微型同轴接头，匹配3300XL铠装延伸电缆
三、核心硬件电气参数
表格
参数项目标准规格
探头感应直径8mm（标准系列，线性区间2mm）
灵敏度8 V/mm（200mV/mil）线性输出
线性测量区间0.25mm~2.3mm（10~90mil）
最小被测轴径推荐≥76.2mm（3英寸），最小50.8mm（2英寸）
频响范围0~10kHz，0~1kHz衰减＜1%，10kHz衰减＜5%
工作温度探头：-51℃~+177℃；电缆耐温FEP氟塑料绝缘
绝缘耐压高低压隔离，抗300高斯工频磁场干扰
材质壳体303不锈钢，探头头部PPS耐高温绝缘材质
四、四大核心功能
1.旋转机械径向轴振动测量（最常用）
安装在滑动轴承座，实时采集转轴径向振动幅值，监测汽轮机、压缩机、风机转子不平衡、不对中、轴承磨损，超限后联锁机组停机保护。
2.轴向位移（推力瓦间隙）监测
安装在转子端面，实时监测转子窜动位移，防止推力瓦烧瓦重大设备事故。
3.Keyphasor键相/转速测量
搭配轴上键槽，输出转速脉冲信号，用于振动频谱分析、相位监测、机组启停升速曲线记录。
