描述

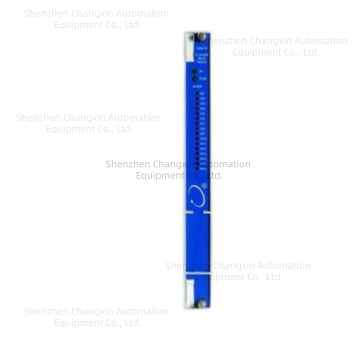

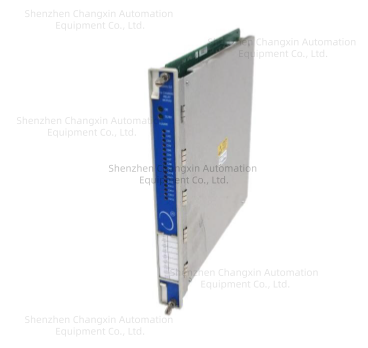

Bently Nevada 184826-01 3500/42M Proximitor®Seismic Monitor四通道振动位移监测模块
一、基础标识
完整型号：3500/42M
物料编号：184826-01（硬件订货件号）
产品全称：Proximitor/Seismic电涡流+地震式传感器通用监测模块
所属系统：Bently Nevada 3500系列旋转机械保护监测系统，满足API 670标准，SIL2安全等级
二、核心硬件参数
表格
参数项目标准规格
通道数量4路独立测量通道，两两分组编程（1/2通道一组，3/4通道一组）
兼容传感器①电涡流探头（3300XL系列，如173688 8mm探头+前置器）；②压电加速度传感器；③速度式振动传感器
整机功耗7.7W，供电DC18~32V标准机架24V直流供电
输入阻抗标准I/O端子10kΩ；总线式变送器50kΩ；独立变送器150kΩ
测量刷新率≤100ms实时刷新，支持0~10kHz宽频振动采集
报警分级每通道可设置预警Alert、危险Danger两级报警，危险报警可联锁机组停机
输出接口面板BNC缓冲波形输出；机架总线数据上传；4~20mA模拟量输出对接DCS
工作环境-40℃~+70℃，无凝露；工业机柜插拔式安装
三、八大可监测测量参数（软件自由组态）
使用3500 Rack Configuration机架组态软件，每组通道可任选2种监测功能：
径向轴振动（最常用，汽轮机、风机轴承振动）
轴向推力位移（监测转子窜动，保护推力瓦）
差胀Differential Expansion（汽机转子/缸体热膨胀差值）
加速度/速度机壳振动（轴承座、齿轮箱高频振动）
偏心Eccentricity（盘车转子弯曲度监测）
REBAM轴承磨损监测
轴绝对振动、圆形接受区CART
搭配Keyphasor键相，实现频谱、1倍频相位分析
