描述
一、型号与产品定位
完整型号：18745-03-00，属于经典7200系列紧凑型电涡流前置放大器，区别于3300XL新一代前置器，存量中小型机组主流备件。
型号拆分
18745：7200系列通用前置器主体编码
03：适配5mm/8mm两种规格7200系列电涡流探头系统
00：普通工业非防爆标准版本，无危险区域防爆认证
核心作用：将电涡流探头微弱高频感应信号放大，输出线性间隙电压，同时内置探头断线/短路故障诊断（Not OK），整套用于轴振、轴向位移、偏心监测。

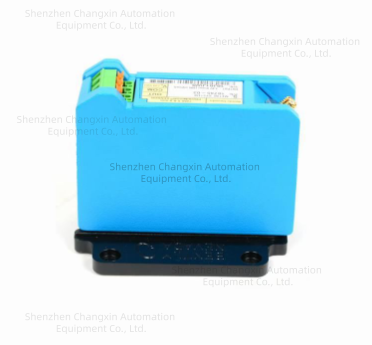

安装形式：标准35mm DIN导轨卡扣安装，蓝色塑封壳体，柜内紧凑布置。
二、核心电气参数
供电：直流-18~-24V DC，整机功耗极低
标准灵敏度：200 mV/mil（7.874 V/mm）线性输出
测量范围
5mm探头：0~50mil（0~1.27mm）
8mm探头：0~80mil（0~2.03mm）
频响：10Hz~10kHz，覆盖风机、压缩机、汽机全转速区间
故障诊断（Not OK）
探头断线、短路、间隙超出量程时，输出电压跌落，可接入DCS/3500框架报警；不产生虚假满量程信号，避免误联锁。
环境耐受
工作温度：-51℃~+100℃；全屏蔽EMC滤波，抗励磁、变频器电磁干扰。
三、接口说明

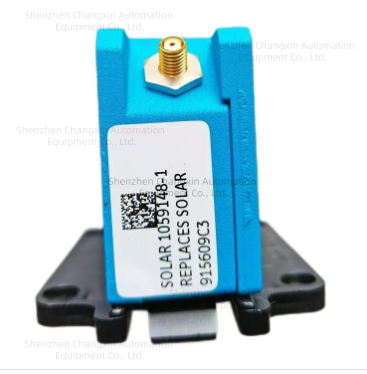

BNC同轴接口：连接7200系列电涡流探头+配套延长电缆
弹簧端子排
Power：负电源供电
Out：间隙电压动态信号输出（接3500/42、990变送器、DCS AI）
Not OK：故障干接点反馈信号
内置测试引脚，可外部输入标准信号校验输出，无需盘车。
