描述
一、基础型号定义

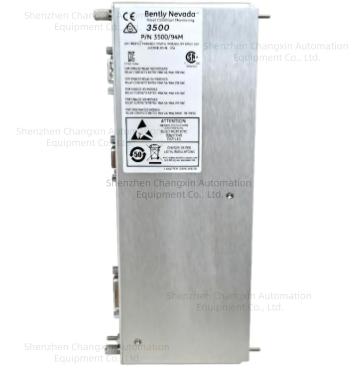

整机型号：3500/94M
备件零件号：190214-01
后缀Normal：标准通用型I/O接口底板，非防爆/特殊定制版本
品牌归属：Bently Nevada（贝克休斯旗下），配套3500机组TSI机械保护系统
二、产品定位与核心功能
3500/94M是VGA触摸屏显示配套I/O底板，整套显示单元由三部分组成：
3500/94M VGA显示主机（机架前插槽）
190214-01 I/O底板（本款）（机架后插槽）
10/15英寸VGA触控显示屏
核心显示功能
实时展示全机架振动、轴位移、转速等通道测量值
系统事件日志、报警清单、OK/故障状态可视化
支持9组自定义监控画面，可按机组分组管理
触摸屏直接操作，无需上位机即可查看机组状态
三、电气与环境规格
供电：24VDC，功耗最大4.6W
接口：VGA视频输出、RS232触控通讯、24V对外供电
工作温度：-20℃~+65℃
存储温度：-40℃~+85℃
湿度：≤95%，无冷凝
安装：3500机架标准全高后槽位安装
