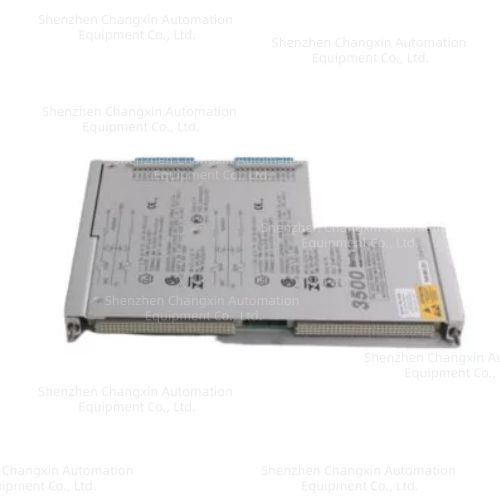

Bently Nevada 3500/25 135473-01隔离型Keyphasor键相I/O后卡（316L不锈钢壳体）
一、完整型号释义
整机主卡：3500/25 Enhanced Keyphasor Module（增强型键相前卡）
I/O端子后卡物料号：135473-01
产品全称：Keyphasor Module with 316L Stainless Steel Case
外壳材质：316L不锈钢，耐腐蚀、抗电厂/化工潮湿、粉尘、油气腐蚀环境
核心属性：双通道电气隔离型键相信号端子卡，内置隔离屏障Internal Barriers
适配系统：本特利3500全系列TSI机组保护系统，符合API670旋转机械保护标准，火电汽机、大型压缩机、风机标配相位基准采集单元
二、核心定位与作用
整套TSI系统转速、振动相位基准采集单元，为机架内所有振动监测卡（3500/42M轴振卡）提供统一键相时序脉冲，是振动频谱、1X相位、动平衡、超速保护的基础时序来源。
双路独立信号输入
同时兼容两类键相探头：
电涡流Proximitor键相探头；
无源磁电式Magnetic Pickup测速传感器；
全通道电气隔离（核心优势）
内置隔离屏障，键相信号可并联接入TSI、调速器、DCS多套设备，杜绝地环流、励磁/变频谐波干扰，防止相位漂移、转速跳变；
转速+相位同步换算
将轴上每转1次/多齿模拟脉冲转为数字Keyphasor时序，输出：实时转速、转子相位标记；
全系统时序基准
3500/42M振动卡依靠该脉冲计算振动1X幅值、相位、极坐标图谱、瞬态升速频谱；同时提供超速保护、零转速盘车联锁信号；
内置完整传感器自诊断
实时检测探头断线、短路、信号幅值异常，故障上传机架与DCS报警。
三、关键硬件规格（135473-01不锈钢隔离款）
通道配置：2路完全独立隔离输入通道，整机最多2块3500/25模块，支持4路键相信号接入
频率量程：0.017Hz~20kHz（1~1200000CPM），覆盖低速盘车至高速汽轮发电机
测量精度
转速误差：±0.05%；
相位偏移：隔离型存在小幅固定相移，仅用于转速保护，精密动平衡可选用非隔离端子卡；
壳体特性：316L不锈钢外壳，耐酸碱、水汽、粉尘，适合化工防爆区、海边电厂高盐雾工况；普通铝壳版本无法替代腐蚀环境使用
供电：由3500机架背板24VDC统一供电，单模块总功耗约6W
环境工况
工作温度：-30℃~+65℃；存储-40℃~+85℃；
湿度≤95%无凝露，PCB带防护涂层；
机械尺寸：全高单宽卡件241.3mm(H)×24.4mm(W)×99.1mm(D)，净重约0.5kg
面板指示灯：OK模块正常、TX/RX背板通讯、Channel Fault通道故障
四、配套3500 TSI完整系统架构
机架供电：3500/15 125840-01 220VAC高压电源模块
相位基准核心：3500/25前卡+135473-01不锈钢隔离键相后卡
振动采集卡：3500/42M 128240-01轴振/壳体振动复合监测卡
温度采集卡：3500/60 136711-01 RTD/TC温度卡
联锁输出：3500/33继电器模块（超速、振动停机联锁）
通讯网关：3500/22M通讯模块
上层监控：ABB AC400 DCS（PM150V04处理器）、3500本地显示单元
现场一次元件：轴端电涡流键相探头、磁电式测速传感器、轴振涡流探头、轴承Pt100热电阻
