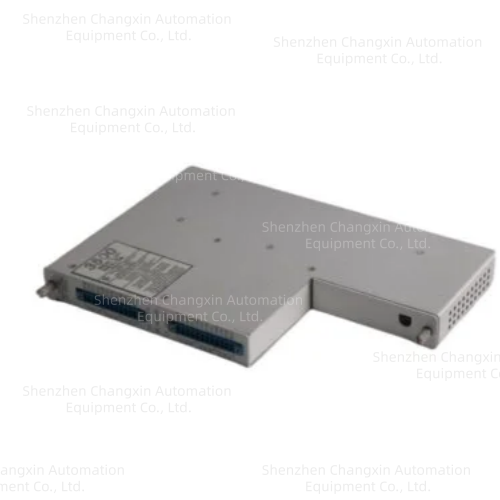

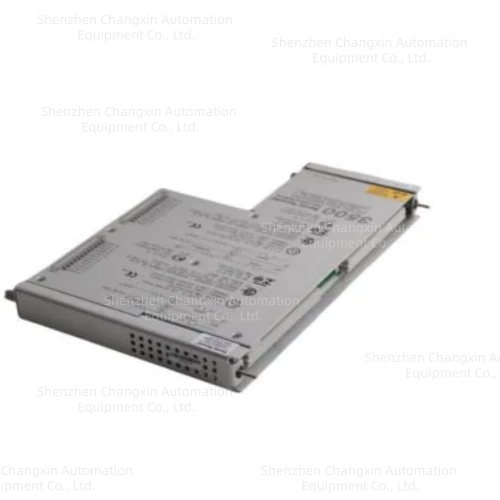

Bently Nevada 3500/60-01-05（136711-01）内置安全栅RTD/TC温度监测模块
一、完整型号定义
整机型号：3500/60-01-05
3500/60：6通道温度监测主卡（RTD热电阻+TC热电偶通用）
后缀-01：标准测量主板硬件版本
后缀-05：I/O配套端子卡型号136711-01，自带Internal Barriers内置本安安全栅
I/O端子卡物料号：136711-01 RTDTC Module with Internal Barriers
产品归属：Bently Nevada 3500机组保护TSI系统，符合API670标准，火电汽轮发电机、大型压缩机、风机专用温度保护卡件
二、核心定位
采集机组轴承、定子、绕组、润滑油路热电阻RTD/热电偶TC温度信号；
6路独立通道，单卡可混合接入铂电阻、镍电阻、K/J/T/E型热电偶；
内置集成本安安全栅，无需额外外置防爆隔离栅，可直接接入防爆区域现场测温探头；
实时温度运算、断线诊断、两级温度报警（Alert预警/Danger危险停机），参与机组联锁保护；
背板总线与3500框架主控通讯，温度数据上传DCS、操作员站、故障历史记录。
与3500/61关键区分
3500/60：无模拟记录仪输出，仅数字总线上传温度；
3500/61：每通道独立4–20mA记录仪输出，其余测温逻辑一致。
三、硬件核心特性（136711-01内置安全栅版本）
6路独立通道，通道间电气隔离
单通道输入阻抗＞10MΩ，通道间耐压250VDC，杜绝现场强电串扰、接地环流造成温度跳变。
内置Internal Barrier本安防爆安全栅
端子卡集成限流限能安全回路，满足Ex本安防爆标准，适用于氢气、瓦斯、油气防爆现场，省去外接隔离栅安装空间与接线成本。
兼容全行业主流测温元件
RTD热电阻：2/3/4线制Pt100、Ni120、Cu10；量程-200~+700℃；
TC热电偶：K、J、T、E型，宽温测量；内置冷端补偿，无需现场补偿导线复杂处理。
硬件诊断全覆盖
实时检测：传感器断线、短路、通道超量程、端子卡故障、安全栅回路异常，故障灯亮并上送系统告警。
面板状态指示灯
OK（模块正常）、TX/RX（背板通讯）、Bypass（通道旁路），快速判断卡件与通道状态。
四、关键电气参数
功耗：单块3500/60主板额定7W；
供电：由3500机架背板统一24VDC供电；
测量精度：25℃环境下±1℃，工业长期稳定误差±1~3℃；
报警配置：每通道独立可编程预警、危险温度阈值，支持延时防误动；
环境工况：工作温度-20℃~+70℃，机柜内标准插槽安装；
物理尺寸：标准3500单宽卡件，净重0.91kg。
五、系统配套架构（3500 TSI完整链路）
现场测温元件：Pt100轴承热电阻、K型定子热电偶；
信号接入层：136711-01内置安全栅端子卡；
运算采集层：3500/60-01-05温度主处理卡；
机架通讯：3500/22M通讯网关模块；
上层监控：电厂ABB AC400 DCS（PM150V04处理器）、本地3500显示单元；
机组联锁：危险温度触发停机联锁，联动汽轮机/励磁系统跳闸逻辑。
六、典型工业应用场景
火电/水电：汽轮发电机轴承温度、定子铁芯、冷却水温、轴瓦测温保护；
石油化工：大型离心压缩机、增压风机防爆区温度监测；
