描述

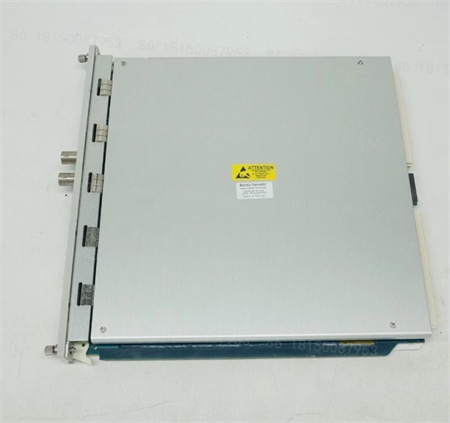

Bently Nevada 3500/92（通信网关模块）
3500/92是贝克休斯（Bently Nevada）3500系列TSI系统的通信网关模块，负责将机架内所有监测数据（振动、位移、温度、转速等）与外部DCS/PLC、SCADA、System 1软件对接，是3500系统对外通信的核心接口卡件。
一、基础信息
型号：3500/92（完整型号如3500/92-04-01-00）
制造商：Bently Nevada（贝克休斯旗下）
模块类型：通信网关（Communication Gateway），替代老款3500/90
安装位置：3500机架任意槽位（通常靠近3500/22 TDI模块）
状态：现役主流型号，全新/翻新/库存均有供应
质保：原厂12个月；翻新商12–24个月
认证：CE、UL/cUL、SIL 2功能安全认证
二、硬件规格
1.物理特性
尺寸（高×宽×深）：241 mm×24.4 mm×242 mm
重量：约0.82 kg
结构：标准3500机架单槽位，支持带电插拔
2.电源
供电：3500机架背板供电，18–36 VDC（典型24 VDC）
功耗：典型5.0 W（RS232/422）或5.6 W（RS485）
3.通信接口
以太网（RJ45）：10 Mbps（10BASE‑T），支持Modbus TCP/IP、Bently专有协议
串口（端子排）：RS‑232/422/485，支持Modbus RTU（从站）
背板接口：高速内部总线，采集机架内所有模块数据（更新周期≤1秒）
4.环境参数
工作温度：‑30°C~+65°C
存储温度：‑40°C~+85°C
湿度：0%–95%RH（无冷凝）
