描述

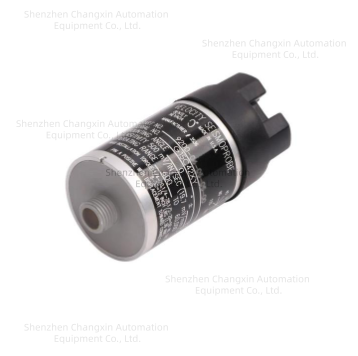

Bently Nevada 9200-09-05-05-00动圈式机壳速度振动传感器（Seismoprobe）
一、型号分段释义9200-09-05-05-00
9200：Seismoprobe自发电动圈速度传感器系列，用于测量轴承箱/机壳绝对振动速度
09：安装角度0±180°，最低工作频率15Hz（900 CPM），适合中高速旋转设备
05：顶部接线盒端子式出线，无一体成型电缆，后端配屏蔽双芯电缆连接监测模块
05：无安装底座，自带1/2英寸UNF-3A外螺纹安装螺杆，直接拧在设备基座上
00：普通工业标准型，无防爆、CSA/ATEX等第三方认证
二、产品基础定位
无源自发电式动线圈速度传感器，无需外部供电，直接输出与振动速度成正比的交流电压信号；专门测量风机、电机、压缩机轴承箱壳体绝对振动（瓦振），搭配3500/42、1900/65、2300等振动监测框架使用，区别于电涡流探头（测轴振）、990/991二线变送变送器。
三、核心电气与机械参数
电气特性
标准灵敏度：20 mV/mm/s（500 mV/in/s），±5%误差（100Hz工况）
频响范围：15Hz~1000Hz（900~60000 CPM），±3dB带宽，适配风机、水泵工频振动区间
输出阻抗10kΩ，配套专用屏蔽双芯电缆（84661/9571系列），最远布线305米
横向灵敏度≤±10%，抗侧向干扰；抗冲击峰值50g
无源设计，无内置电路，高温、潮湿环境故障率低
环境与结构
工作温度：-40℃~+121℃，全金属密封外壳，耐油、水汽
尺寸：直径41mm，高度约102mm，重量480g
防护：IP65，可直接安装在设备本体，无需额外保护盒
四、核心功能
机壳绝对振动速度测量
采集轴承箱体振动，用于判断轴承磨损、转子不平衡、不对中、风机失速等故障，是火电、化工辅机标配监测元件。
无源自发电，适配高温设备
无内置电子元器件，耐高温，适合引风机、一次风机、增压风机等高温壳体测点。
信号直连本特利监测机架
输出交流速度信号送入3500/42速度监测模块，模块内部积分换算振动位移（mm/s或μm），参与高振报警、联锁停机逻辑。
长距离稳定传输
专用屏蔽电缆抑制变频器、励磁柜电磁干扰，远距离布线信号无明显衰减。
配套VDC速度位移转换器
可搭配9513 VDC转换器，直接输出4–20mA标准电流接入DCS AI卡，无需完整3500机架即可上送控制系统。
五、典型应用场景
火电厂辅机：引风机、一次风机、送风机、磨煤机、凝结水泵瓦振监测
化工/空分：离心压缩机、循环水泵、大型冷却风机壳体振动监控
冶金、水泥大型主抽风机、烧结风机设备状态监测
油气输送增压泵、小型透平机组轴承箱振动保护
