一、型号完整释义

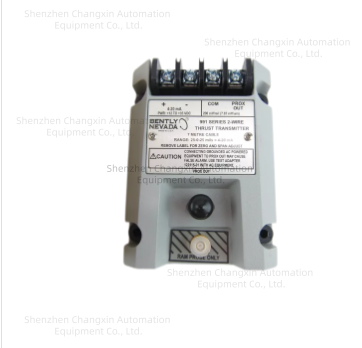

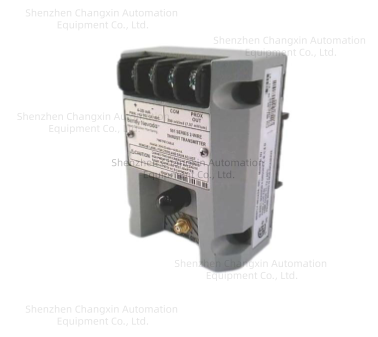

991-25-70-01-00
991：产品系列，轴向推力位移（Thrust）专用变送器（区分990轴振变送器）
25：测量量程±25mil（±0.635mm），4mA对应-25mil，20mA对应+25mil
70：适配7米总长3300 NSv电涡流探头+延伸电缆系统
01：35mm标准DIN导轨安装底座
00：普通工业非防爆标准版本，无危险区域认证
二、基础定位
集成内置前置器（Proximitor），二线制回路供电，采集机组转子轴向窜动/推力瓦间隙，直接输出4–20mA标准模拟信号接入DCS/PLC AI卡；无需搭配3500监测机架，多用于中小型压缩机、风机、小型汽轮机组轴向位移监测保护。
三、核心电气参数
1.供电与输出
供电：DC 12~35V二线制回路供电
输出：4–20mA线性对应±25mil轴位移
精度：±1.5%FS；回路最大负载1000Ω（35V供电下）
限流保护：输出最高23mA，避免回路过载损坏系统
2.探头适配
仅兼容3300 NSv小型电涡流探头，最小靶面直径9.5mm；内置间隙电压调理电路，可监测探头安装间隙。
3.诊断与保护（Not OK故障安全）
探头断线、短路、间隙超限时，输出快速跌落至＜3.6mA，不会误输出20mA造成虚假高位移跳闸；100μs内触发故障状态，故障排除0.1s自动恢复信号。
4.调试接口
BNC PROX OUT：输出原始间隙电压+动态波形，示波器现场排查探头故障
Test Input测试端子：外接标准电压模拟位移，无需盘车即可校验4–20mA输出
独立零点/量程电位器，互不干扰，开盖即可校准
5.环境与机械
工作温度：-35℃~+85℃；探头耐温-52℃~+177℃
全灌封结构，耐受100%凝露潮湿环境
安装：DIN导轨卡扣式，拆装便捷；金属外壳抗电磁干扰
