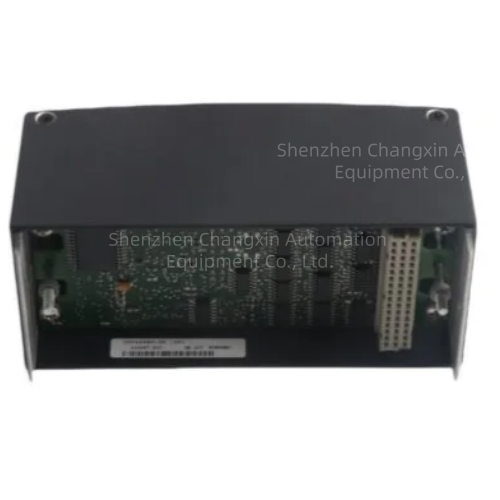

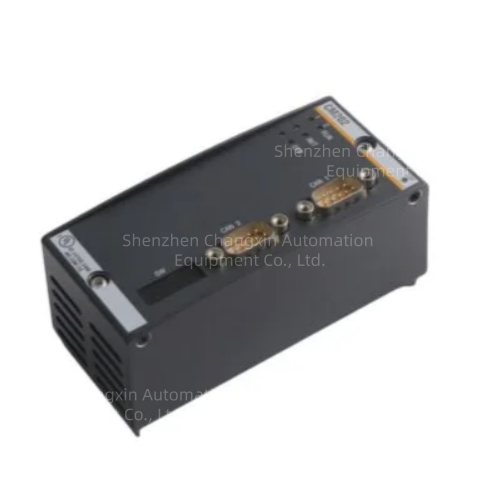

Bachmann CM202—Dual-Channel Industrial CAN Interface Card
一、产品核心摘要
项目内容
型号CM202
品牌Bachmann（巴赫曼，奥地利，1947年成立）
定位双通道CANopen主站接口模块，用于工业自动化控制系统
所属系列MC200系列（CANopen主/从站模块）
通信协议CANopen（CiA 301），兼容CAN 2.0B
通道数2路独立CAN通道
编程环境SolutionCenter（C/C++）
典型应用风力发电（华锐SL1500/金风GW77）、工程机械、船舶自动化
产地奥地利
二、关键技术规格
参数数值
CAN通道数2路独立CAN（双通道）
协议CANopen主站（Master）
CAN标准CAN 2.0B（29位标识符）
波特率最高1 Mbps（典型125K–500K）
隔离通道间隔离≥2.5kV DC（光电隔离）
节点数每通道最多110个CAN节点
终端电阻板载120Ω，跳线可选
供电24VDC（板载稳压），冗余18–32VDC
工作温度-25°C至+70°C（工业级）
防护等级IP20（机柜内安装）
安装方式6U Eurocard插卡，19英寸机架，支持热插拔
LED指示每通道独立TX/RX/Err状态指示
尺寸约100×270 mm（标准Bachmann 6U尺寸）
重量≈0.37 kg
MTBF>100,000小时
三、产品深度介绍
1.这块板到底干什么的？
CM202是Bachmann MPC240/MPC270系列PLC的CANopen主站扩展模块。你的PLC本身可能只有RS485或以太网口，但现场设备（变频器、传感器、阀门执行器）用的是CANopen总线——CM202就是那个”翻译官”，把PLC的指令转成CANopen报文发出去，再把现场设备的状态收回来。
双通道的意义：两路CAN可以接两个独立的CAN网络，或者一路做主站、一路做从站，物理隔离，互不干扰。
