描述

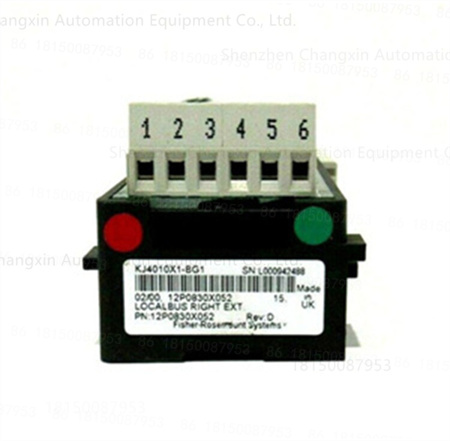

EMERSON KJ4010X1-BC1产品详情解析
EMERSON（艾默生）作为全球自动化与过程控制领域的领导者，其KJ4010X1-BC1是DeltaV™分布式控制系统（DCS）中的关键模块，属于KJ4010X1系列的输入/输出（I/O）子模块。以下从产品定位、技术规格、应用场景及维护要点四方面详细解析：
一、产品定位与核心功能
所属系统
DeltaV™DCS：艾默生推出的第三代分布式控制系统，广泛应用于石油化工、电力、制药、食品等流程工业，支持从单装置到全厂级自动化控制。
模块类型：
KJ4010X1-BC1为模拟量输入模块（AI），用于采集现场仪表（如温度变送器、压力传感器、流量计）的连续信号，并转换为数字量供控制系统处理。
核心优势
高精度采集：支持16位分辨率，确保微小信号变化被准确捕捉。
冗余设计：可与备用模块热切换，提升系统可靠性。
诊断功能：内置自检电路，实时监测通道状态（如断线、短路、超量程）。
HART协议支持：兼容HART智能仪表，可读取设备参数（如传感器校准值、诊断信息）。
二、技术规格与参数
1.电气性能
输入通道数：8通道（单端输入或4通道差分输入，需通过跳线配置）。
信号类型：
标准信号：4~20mA（默认）、0~20mA、1~5V、0~5V、0~10V。
热电阻（RTD）：支持PT100、PT1000、Cu50等（需外接匹配电阻）。
热电偶（TC）：支持K、J、E、T、S、R、B型（需冷端补偿）。
输入阻抗：
电流信号：≥250Ω（4~20mA时）。
电压信号：≥1MΩ（1~5V时）。
采样速率：每通道100ms（可配置）。
2.精度与范围
综合精度：±0.1%FS（满量程，25℃环境温度下）。
温度漂移：≤±0.005%/℃（影响量包括环境温度、电源电压）。
量程范围：
电流：0~24mA（超量程报警阈值可设）。
电压：-10V~+10V（需确认模块型号是否支持负电压输入）。
EMERSON KJ4010X1-BC1 Product Details
EMERSON,a global leader in automation and process control,offers the KJ4010X1-BC1,a key module in the DeltaV™distributed control system(DCS)and an input/output(I/O)submodule within the KJ4010X1 series.The following provides a detailed analysis of the product from four aspects:product positioning,technical specifications,application scenarios,and key maintenance points.
I.Product Positioning and Core Functions
System
DeltaV™DCS:Emerson’s third-generation distributed control system,widely used in process industries such as petrochemical,power,pharmaceutical,and food,supporting automation control from single units to entire plants.
Module Type:
The KJ4010X1-BC1 is an analog input(AI)module used to acquire continuous signals from field instruments(such as temperature transmitters,pressure sensors,and flow meters)and convert them into digital valuesfor processing by the control system.
Core Advantages
High-Precision Data Acquisition:Supports 16-bit resolution,ensuring accurate capture of even the smallest signal changes.Redundant Design:Hot-swappable with backup modules,improving system reliability.
Diagnostic Function:Built-in self-test circuitry monitors channel status(e.g.,disconnection,short circuit,over-range)in real time.
HART Protocol Support:Compatible with HART smart instruments,enabling reading of device parameters(e.g.,sensor calibration values,diagnostic information).
II.Technical Specifications and Parameters
1.Electrical Performance
Number of Input Channels:8 channels(single-ended input or 4-channel differential input,configurable via jumpers).
Signal Type:
Standard Signals:4-20mA(default),0-20mA,1-5V,0-5V,0-10V.
RTDs:Supports PT100,PT1000,Cu50,etc.(requires external matching resistor).
Thermocouples(TCs):Supports K,J,E,T,S,R,and B types(requires cold junction compensation).
Input Impedance:
Current Signal:≥250Ω(4-20mA).Voltage signal:≥1MΩ(1-5V).
Sampling rate:100ms per channel(configurable).
2.Accuracy and range
Overall accuracy:±0.1%FS(full scale,at 25°C ambient temperature).
Temperature drift:≤±0.005%/°C(affected by ambient temperature and power supply voltage).
Measurement range:
Current:0-24mA(overrange alarm threshold adjustable).
Voltage:-10V-+10V(Please confirm whether the module model supports negative voltage input).
