描述

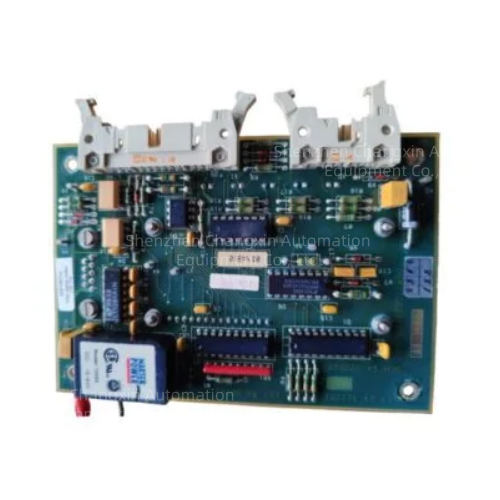

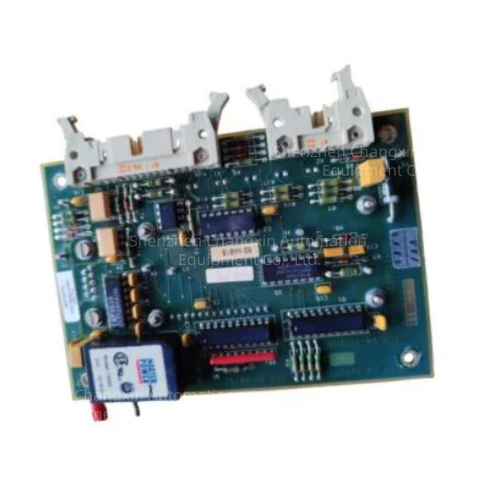

ALSTOM ESVI1 L54E1100BB—8-Channel Precision Analog Input Card
一、产品核心摘要（快照）
项目内容
型号ESVI1 L54E1100BB（完整编号：ESVI 1-1 L54E1100BB/ESVI1-1-L54E1100BB）
品牌ALSTOM（阿尔斯通，法国）
定位8通道高精度模拟量输入卡（Precision Analog Input Card）
所属系统ALSTOM EBI（Electronic Board Interface）系统·轨道交通/电力自动化DCS
通道数8路模拟输入（单端/差分可配置）
ADC精度16位（部分版本18位）
采样速率最高100kS/s（多通道轮询），单通道可达200kS/s
输入范围±10V/0–10V/4–20mA（可软件配置）
隔离通道间隔离≥1.5kV DC，模块-系统隔离≥2.5kV DC
通信接口VMEbus/PCI/内部背板总线（EBI架构）
安装方式Eurocard 6U插卡，19英寸机架
工作温度-25°C至+70°C（工业级）
防护等级IP20（机柜内安装）
MTBF>150,000小时
产地法国（ALSTOM Ornans工厂）
二、关键技术规格
参数数值
完整型号ESVI1 L54E1100BB/ESVI1-1-L54E1100BB
通道数8路模拟输入
分辨率16位（±1 LSB）
输入类型电压（±10V/0–10V）或电流（4–20mA），可混配
采样速率单通道200kS/s，8通道轮询12.5kS/s/ch
输入阻抗电压模式≥10MΩ，电流模式250Ω
共模抑制比（CMRR）≥110dB
通道间隔离≥1.5kV DC（光电隔离）
模块-系统隔离≥2.5kV DC
通道间串扰≤-80dB
非线性误差≤±0.02%FS
供电+5VDC/±15VDC（背板供电）
功耗≤2.5W
尺寸160mm×233mm（6U Eurocard）
重量≈0.35 kg
LED指示每通道Power/Error状态指示
固件版本V1/V2/V3（版本间不完全兼容）
