描述

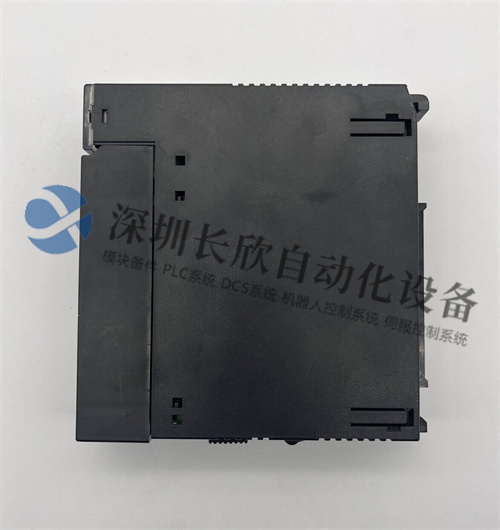

GE Fanuc IC693CPU331K是一款专为GE Fanuc 90-30系列可编程逻辑控制器(PLC)系统设计的中央处理器(CPU)模块。它是控制工业自动化过程的关键组件。
以下是其特性和规格的详细说明：
主要特性和功能
模块化CPU：IC693CPU331K是一款单插槽模块化CPU，可插入90-30系列底板的第一个插槽。
处理器：它采用80188微处理器，时钟频率为10 MHz。
内存：它配备16 KB用户程序内存。此内存支持RAM，并可选配EPROM或EEPROM扩展，用于非易失性存储。
I/O支持：该CPU模块支持大量I/O点：
512个离散输入(%I)
512个离散输出(%Q)
128个模拟输入字(%AI)
64个模拟输出字(%AQ)
扫描速率：其典型扫描速率为每1K布尔逻辑0.4毫秒，可高效处理工业应用。
通信：它包含一个内置串行端口，支持SNP和SNP-X从站协议。它还支持其他通信模块，例如以太网、FIP、Profibus、GBC、GCM和GCM+（某些模块可能需要额外的模块）。
基板扩展性：单个系统最多可支持5个基板（一个用于CPU，最多四个扩展和/或远程基板），从而实现系统可扩展性。
附加功能：
电池供电时钟：即使在断电期间也能计时。
覆盖：允许手动控制或临时更改输出。
定时器/计数器：最多支持680个定时器/计数器。
移位寄存器：支持。
工作环境：工业级设计，环境工作温度范围为0°C至60°C（32°F至140°F）。
功耗：背板上+5V直流电源消耗350毫安电流。
技术规格概要
型号：IC693CPU331K（“K”通常表示修订版本，例如Rev K）
制造商：GE Fanuc（现为艾默生自动化解决方案的一部分）
产品类型：CPU模块（中央处理器）
系列：GE Fanuc 90-30系列PLC
处理器：80188
处理器速度：10 MHz
用户内存：16 KB
离散输入：512
离散输出：512
模拟输入：128字
模拟输出：64字
串行端口：1个（支持SNP/SNP-X从站协议）
扫描速率：每1K布尔逻辑0.4毫秒（典型值）
功耗：+5VDC时350mA
工作温度：0至60摄氏度（32至140华氏度）
The GE Fanuc IC693CPU331K is a Central Processing Unit(CPU)module specifically designed for the GE Fanuc Series 90-30 Programmable Logic Controller(PLC)system.It’s a key component for controlling industrial automation processes.
Here’s a breakdown of its features and specifications:
Key Features and Functions
Modular CPU:The IC693CPU331K is a single-slot,modular CPU that plugs into the first slot of a Series 90-30 baseplate.
Processor:It uses an 80188 microprocessor with a clock speed of 10 MHz.
Memory:It comes with 16 KB of user program memory.This memory supports both RAM and can optionally be expanded with EPROM or EEPROM for non-volatile storage.
I/O Support:This CPU module can support a substantial number of I/O points:
512 Discrete Inputs(%I)
512 Discrete Outputs(%Q)
128 Analog Input Words(%AI)
64 Analog Output Words(%AQ)
Scan Rate:It boasts a typical scan rate of 0.4 milliseconds per 1K of Boolean logic,indicating efficient processing for industrial applications.
Communication:It includes one built-in serial port that supports SNP and SNP-X slave protocols.It can also support other communication modules like Ethernet,FIP,Profibus,GBC,GCM,and GCM+(though some may require additional modules).
Baseplate Expandability:A single system can support up to 5 baseplates(one for the CPU and up to four expansion and/or remote baseplates),allowing for system scalability.
Additional Features:
Battery-backed clock:For timekeeping even during power outages.
Overrides:Allows for manual control or temporary changes to outputs.
Timers/Counters:Supports up to 680 timers/counters.
Shift registers:Yes.
Operating Environment:It’s designed for industrial use with an ambient operating temperature range of 0°C to 60°C(32°F to 140°F).
Power Consumption:It draws 350 milliamps from the+5V DC supply on the backplane.
Technical Specifications Summary
Model Number:IC693CPU331K(The”K”typically indicates a revision level,like Rev K)
Manufacturer:GE Fanuc(now commonly part of Emerson Automation Solutions)
Product Type:CPU Module(Central Processing Unit)
Series:GE Fanuc Series 90-30 PLC
Processor:80188
Processor Speed:10 MHz
User Memory:16 KBytes
Discrete Inputs:512
Discrete Outputs:512
Analog Inputs:128 Words
Analog Outputs:64 Words
Serial Ports:1(supports SNP/SNP-X slave protocols)
Scan Rate:0.4 ms per 1K of Boolean logic(typical)
Power Consumption:350mA at+5VDC
Operating Temperature:0 to 60 degrees C(32 to 140 degrees F)
