描述

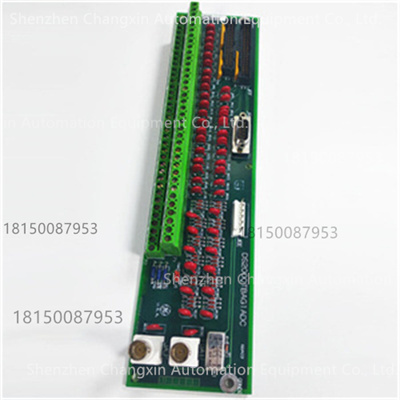

GE DS200QTBAG1ADC是GE Mark V系列中的一款模拟I/O终端板，主要用于燃气轮机控制系统。以下是其产品详情：
基本信息
品牌：GE通用电气。
型号：DS200QTBAG1ADC。
产品类型：终端板。
原产国：美国。
技术参数
输入/输出类型：模拟。
通道数量：32。
输入/输出范围：-10V至+10V。
精度：±0.5%。
分辨率：16位。
功耗：24VDC，200mA。
工作温度范围：-40℃至+85℃。
存储温度范围：-55℃至+125℃。
湿度范围：5%至95%，无冷凝。
振动：0.05g rms，10Hz至2kHz。
冲击：15g，20ms。
产品特点
信号兼容性强：支持多种模拟输入和输出类型，能与各种现场设备兼容，可处理多种信号类型，功能全面。
适应恶劣环境：采用坚固的设计，能够承受苛刻的条件，在具有挑战性的操作环境中也能确保可靠的性能。
安装维护简便：设计简洁，易于安装和维护，可减少停机时间，提高运营效率。
系统兼容性好：与GE的Mark V系列涡轮控制系统无缝集成，确保兼容性和互操作性。
产品功能
信号连接与处理：作为现场设备和涡轮控制柜之间的关键连接部件，可对安装在I/O核心R1、R2和R3上的端子板读取的多种模拟信号进行缩放和调理，包括LVDT输入、伺服阀输出、热电偶输入和输出、4-20mA输入和输出等。
信号传输：部分信号通过3PL连接写入STCA板，JE连接器用于与TCQC板发送和接收发电机和线路信号。
物理特性
尺寸：约259.1mm×160.0mm×63.5mm（10.2英寸×6.3英寸×2.5英寸）。
重量：约1.59kg（3.5lbs）。
端子情况：有两个端子块，每个端子块有72个信号线端子，还有三个10针连接器和六个信号线端子柱。
The GE DS200QTBAG1ADC is an analog I/O terminal board in the GE Mark V series,primarily used in gas turbine control systems.Below are its product details:
Basic Information
Brand:GE(General Electric Company)
Model:DS200QTBAG1ADC
Product Type:Terminal Board
Country of Origin:USA
Technical Specifications
Input/Output Type:Analog
Number of Channels:32
Input/Output Range:-10V to+10V
Accuracy:±0.5%
Resolution:16-bit
Power Consumption:24VDC,200mA
Operating Temperature Range:-40℃to+85℃
Storage Temperature Range:-55℃to+125℃
Humidity Range:5%to 95%,non-condensing
Vibration:0.05g rms,10Hz to 2kHz
Shock:15g,20ms.
Product Features
Strong Signal Compatibility:Supports multiple analog input and output types,compatible with various field devices,handles multiple signal types,and offers comprehensive functionality.
Harsh Environment Adaptability:Features a robust design to withstand harsh conditions,ensuring reliable performance even in challenging operating environments.
Easy Installation and Maintenance:Simple design for easy installation and maintenance,reducing downtime and improving operational efficiency.
Good System Compatibility:Seamlessly integrates with GE’s Mark V series turbine control systems,ensuring compatibility and interoperability.
Product Functions
Signal Connection and Processing:As a key connection component between field devices and the turbine control cabinet,it scales and conditions various analog signals read from terminal blocks mounted on I/O cores R1,R2,and R3,including LVDT inputs,servo valve outputs,thermocouple inputs and outputs,4-20mA inputs and outputs,etc.
Signal Transmission:Some signals are written to the STCA board via a 3PL connection.JE connectors are used to send and receive generator and line signals with the TCQC board.
Physical Characteristics:
Dimensions:Approx.259.1mm×160.0mm×63.5mm(10.2 inches×6.3 inches×2.5 inches).
Weight:Approx.1.59kg(3.5lbs).
Terminal Configuration:Two terminal blocks,each with 72 signal line terminals,plus three 10-pin connectors and six signal line terminal posts.
