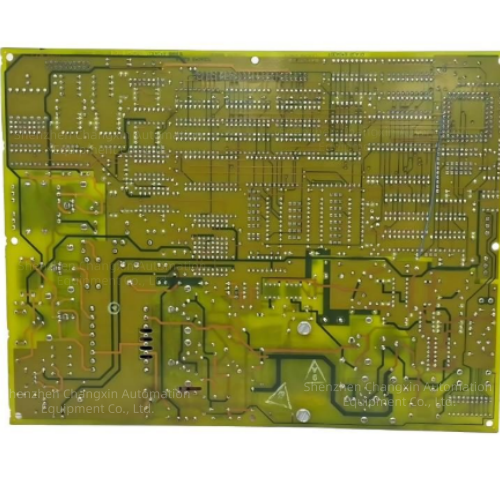

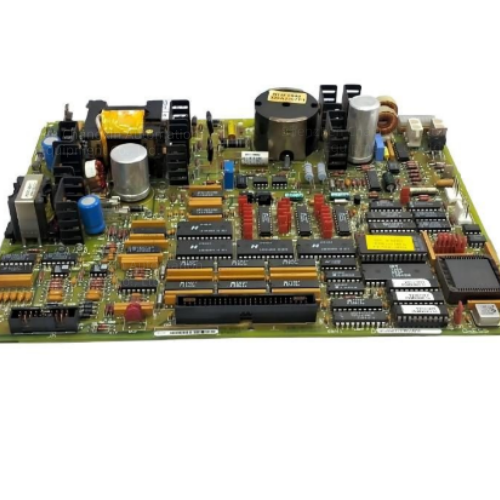

GE DS200TCEAG1BTF（Mark V Speedtronic）
一、基础型号信息
型号全称：DS200TCEAG1BTF
所属系统：GE Speedtronic Mark V燃气/蒸汽轮机控制系统（保护核心P Core机柜）
板卡类型：Emergency Overspeed紧急超速保护板（超速+火焰检测安全板）
核心定位：机组独立安全保护层，不依赖主控处理器，实现超速跳闸、熄火保护硬逻辑
二、核心硬件与功能
转速采集与超速保护（核心）
接收汽轮机轴端磁阻探头MPU频率转速信号，板载Intel 80196单片机实时运算转速；硬件+软件双重超速定值判断，一旦超阈值，输出继电器跳闸信号至TREG紧急跳闸板，切断燃料、触发机组停机，属于TMR三重冗余安全架构关键一环。
火焰检测信号处理
处理火焰检测器信号，判断熄火故障，联动超速回路共同构成机组主保护。
硬件组态灵活
板载30组配置跳线，可切换转速量程、跳闸定值、4~20mA模拟输出量程；多片PROM插槽存储保护逻辑固件，支持现场程序修改。
多路接口与总线交互
J7：板卡供电接口；
JK/JL：与TCEB、TCTG跳闸板信号互联；
3PL内部总线：与STCA、TCQC等IO板数据交互；
RS232调试口：在线读取故障记录、仿真测试。
全通道隔离与故障诊断
转速采样回路与逻辑侧高压隔离，内置多路保险丝防浪涌；板卡运行、故障状态LED，故障锁存存储跳闸时序记录，便于事故溯源。
工业宽温耐用设计
工作温度-30℃~+65℃，低功耗，适配电厂高温、粉尘机柜长期连续运行。
三、关键电气参数
处理器：Intel 80196 16位单片机
输入：多路磁阻式转速探头MPU信号、火焰检测模拟量
输出：无源继电器跳闸出口、4~20mA转速模拟反馈
尺寸：165×114mm，重量0.38kg
供电：Mark V机柜标准直流供电
架构：三重冗余TMR安全设计，独立于调节控制回路
四、典型应用场景
GE 5/6/7/9系列重型燃气轮机、蒸汽轮机Mark V调速系统，火电、燃气电站、联合循环机组；配套Woodward调速器、Bently3500振动监测装置统一接入DCS监控。
五、常见故障现象
超速保护频繁误动/拒动：转速采样调理电路、MPU输入回路电容老化；
无转速反馈至DCS：4~20mA模拟输出通道损坏；
板卡FAULT灯常亮：单片机看门狗死机、固件PROM损坏；
无法输出跳闸信号：出口继电器触点烧蚀；
总线通讯丢失：3PL总线接口芯片击穿。
