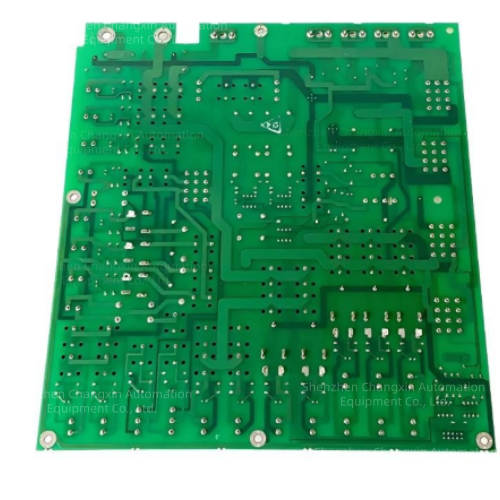

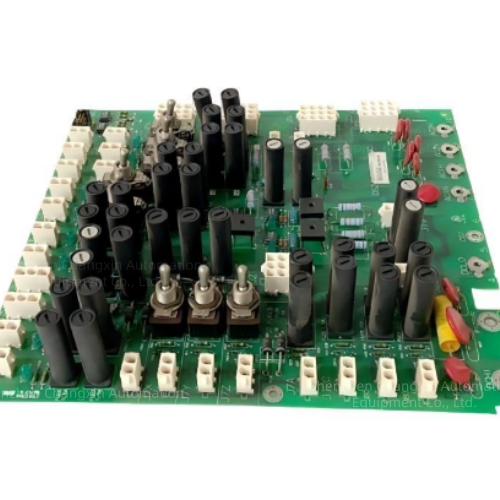

GE DS200TCPDG1BEC（Mark V Speedtronic）
一、基础型号信息
型号：DS200TCPDG1BEC
所属系统：GE Speedtronic Mark V燃气/蒸汽轮机控制系统
板卡官方定位：TCPD机柜电源分配配电板（Power Distribution Board）
二、硬件核心配置
内置36路独立保险丝，每路支路单独过流保护；
36路对应OK状态LED，单路失电/熔断对应指示灯熄灭；
8组拨动开关，用于支路电源投切、回路组态；
多路AC/DC电源输入端子（DC LO、AC1N/AC2N/AC3H），统一分配机柜各路工作电源；
多组欧式插座连接器，给超速板、IO板、CPU、保护板等所有子卡供电。
.
三、核心功能
整机机柜电源集中分配与分级保护
接收外部交直流供电，分多路隔离支路输出给Mark V机柜内所有控制板（TCEAG超速板、TCQCG、TCPSG、IO卡等），每路独立保险丝，单支路短路不会造成整机失电。
电源状态实时监测指示
每一路供电搭配独立LED，保险丝熔断、支路欠压、断线可直观目视定位故障回路，大幅缩短检修时间。
电源滤波、EMC抗干扰
板载大容量电解电容、RC滤波回路，抑制电厂变频器、励磁系统带来的电压浪涌、谐波干扰，保障转速、保护、调节回路供电纯净。
系统硬件组态切换
板载拨码开关可按需投切备用电源支路、断开非必要回路，适配单/双冗余供电架构。
故障上报至主控
电源异常信号通过3PL内部总线上传给TCQCG主控板，在DCS画面报电源故障、支路熔断告警。
