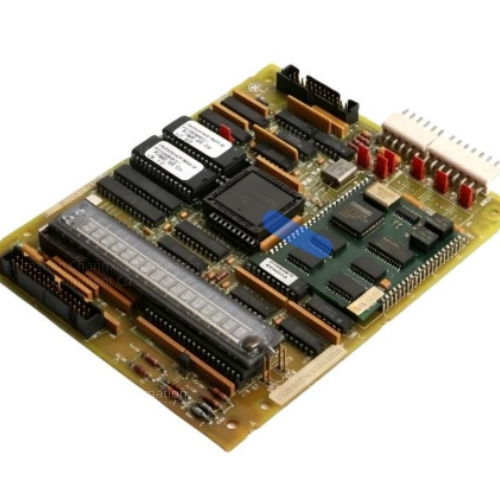

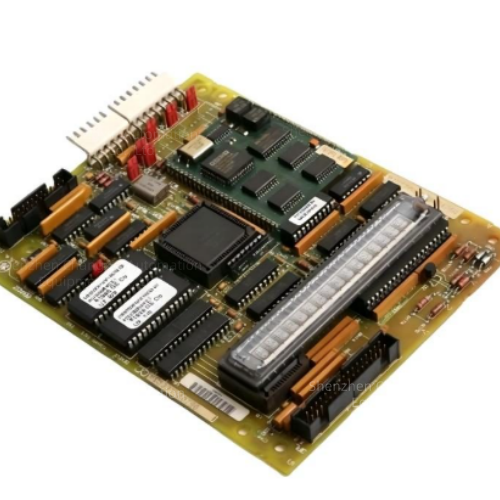

GE DS215DENCG3AZZ01A（Mark V LAN通讯板）
一、基础型号信息
完整型号：DS215DENCG3AZZ01A
所属系统：GE Speedtronic Mark V燃气/蒸汽轮机控制系统（VME机架DS215系列网络通讯卡）
硬件定位：DLAN/ARCNET局域网通讯网关板，整机对外上位、多机柜之间的网络数据交互核心板，配套DS200TCQCG主控板协同工作
Mark V机柜配套板卡分工对比
表格
型号功能定位
DS215DENCG3AZZ01A LAN网络通讯板，机组对外上位、跨机柜数据转发
DS200TCQCG1BKG Mark V三重冗余主控，调节/保护逻辑运算
DS200TCEAG1BTF独立超速硬保护板
DS200TCPDG1BEC机柜电源分配板，为本卡供电
DS215SDCC系列传动驱动控制卡，与本通讯板分工独立
二、核心功能
双协议工业局域网转发
集成DLAN、ARCNET双工业总线协议，作为TCQCG主控与全厂DCS、操作员站、远程控制柜的数据中转；独立专用通讯处理器LCP，分担主控网络运算负载，不占用机组调节算力。
多机柜冗余组网
支持多台Mark V机柜光纤/网线环网冗余，R/S/T三重冗余核心数据同步传输，故障链路自动切换，保障机组转速、负荷、振动、故障信号不间断上传上位画面。
固件独立存储与在线升级
板载双EPROM固件插槽，存储专用通讯协议程序；本地调试口可在线下装固件、修改网络地址、读取全网通讯故障日志。
完整通讯故障诊断
面板RUN/COMM/FAULT三色状态指示灯，实时检测网线断线、总线冲突、收发芯片故障；故障带时间戳上传TCQCG主控，触发DCS网络告警，便于跳闸事故溯源。
EMC强隔离工业防护
网口、背板总线全电气隔离，PCB带三防防护涂层，工作温度-30℃~+70℃，适配电厂励磁、变频强电磁干扰高温粉尘柜体。
VME机架热插拔支持
标准欧式VME插卡，单卡带电更换不中断其余机柜、冗余核心网络通讯，机组无需停机维护。
三、关键电气参数
安装：Mark V VME标准机架插槽
通讯接口：ARCNET、DLAN双工业局域网、本地调试串口
板载硬件：独立LCP通讯处理器、双EPROM、专用缓存RAM
供电：机柜24VDC（由DS200TCPDG配电板供给）
外形尺寸：188×142×20mm，重量0.26kg
固件：出厂预装匹配Mark V系统专用通讯固件（型号后缀ZZ01A代表固件版本）
