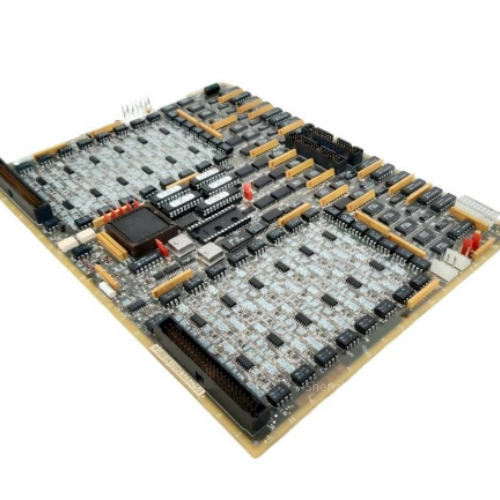

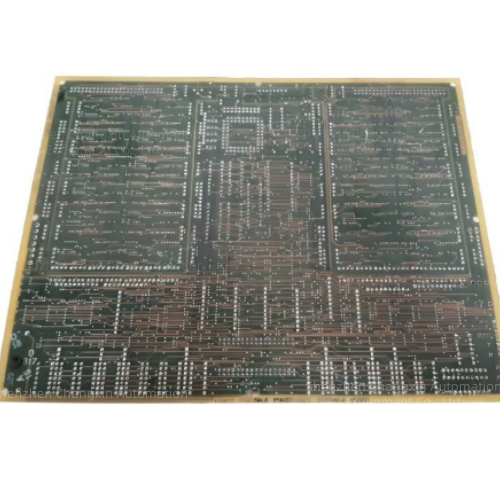

GE DS215TCDAG1BZZ01A（Mark V Speedtronic）
一、基础型号信息
完整型号：DS215TCDAG1BZZ01A
所属系统：GE Speedtronic Mark V燃气/蒸汽轮机控制系统
板卡类型：TCDA数字量I/O主控板（DI/DO信号处理板）
定位：机柜数字信号中转核心，对接端子I/O板与TCQCG主控，处理机组全部开关量输入、跳闸/报警输出信号
Mark V配套板卡分工对照
表格
型号功能定位
DS215TCDAG1BZZ01A数字I/O处理主板，采集DI、驱动DO、SOE时序记录
DS200TCQCG1BKG三重冗余主控（转速、负荷调节、逻辑总运算）
DS215DENCG3AZZ01A LAN对外通讯板，上传数据至DCS画面
DS200TCPDG1BEC机柜电源分配板，为本卡供电
DS200TCEAG1BTF独立超速硬保护板
二、核心功能
全厂开关量统一采集与输出
通过IONET总线对接DTBA/DTBB端子DI板、TCRA继电器DO端子板；采集断路器位置、就地按钮、保护动作、限位开关；输出报警、指示灯、电磁阀、联锁跳闸触点指令。
毫秒级SOE事件时序记录
本地微处理器独立时间戳标记开关量变位，精准捕捉机组跳闸、保护动作时序，用于事故溯源分析，满足电厂安全规范要求。
独立本地信号预处理
板载专用MCU分担TCQCG主控信号滤波、防抖、逻辑判断，减轻主控运算负载，保障调节回路实时性不受开关量干扰。
双路IONET冗余总线通讯
JX1/JX2双通道高速总线与TCQCG主控交互，链路故障自动切换，单通道断线不丢失全部开关量信号。
全通道硬件故障诊断
板载10组状态LED，实时上报板卡故障、总线断线、端子板失联、通道短路/开路；故障代码锁存上传主控与上位DCS。
工业宽温高可靠设计
工作温度-30℃~+65℃，PCB三防涂层，通道光电隔离，抵御励磁、变频强电磁干扰；支持VME机架热插拔维护。
三、关键电气参数
处理器：板载独立信号处理微处理器
通讯接口：JX1/JX2 IONET高速总线、多组内部互联端子JQ/JR/JO
适配端子板：DTBA/DTBB（DI输入）、TCRA（继电器DO输出）
供电：机柜DC24V（DS200TCPDG配电板供给）
尺寸：160×160×120mm，重量约0.8kg
隔离：数字通道与背板电气隔离，防浪涌、静电击穿
