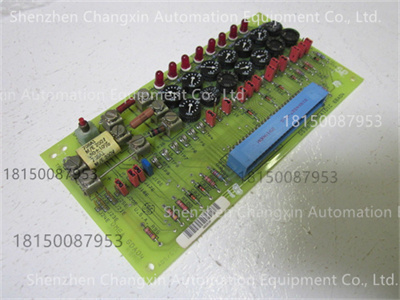

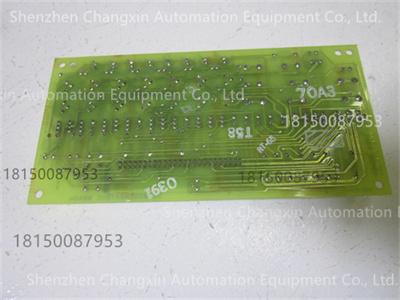

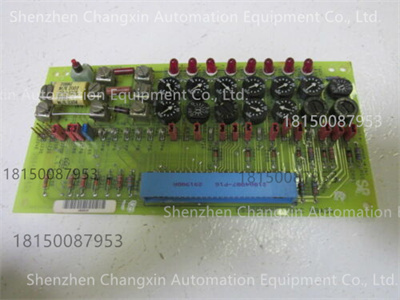

GE DS3800DMEA产品详情解析
GE DS3800DMEA是通用电气（GE）Speedtronic™燃气轮机控制系统中的一款关键模块，属于Mark II或Mark IV系列（具体取决于系统版本）。该模块通常用于信号调理、电源分配或接口控制，是燃气轮机本地控制盘（LCP）或核心控制柜中的重要组件。以下是详细分析：
1.产品定位与核心功能
类型：
信号调理模块：处理模拟/数字信号的输入/输出（如温度、压力、转速信号的隔离、放大或转换）。
电源分配模块：为控制柜内其他模块提供稳定直流电源（如±12V、5V）。
接口控制模块：实现控制器与现场设备（如阀门、传感器）的通信或逻辑控制。
应用场景：
燃气轮机启动、运行和停机过程中的信号采集与执行。
保护系统触发（如超速保护、振动监测）。
与Mark II/IV控制器的数据交互（通过背板总线或专用接口）。
2.关键技术参数
电气特性：
输入信号：
模拟量：4-20mA、0-10V、热电偶（如K型、J型）、RTD（PT100/PT1000）。
数字量：干接点、24V DC信号（开关量输入/输出）。
输出信号：
模拟量：4-20mA（驱动执行器或指示仪表）。
数字量：继电器触点输出（用于报警或联锁）。
电源要求：
输入：110V AC/220V AC或24V DC（系统供电）。
输出：多路隔离电源（总功率可能达数百瓦）。
GE DS3800DMEA Product Details
The GE DS3800DMEA is a key module in the General Electric(GE)Speedtronic™gas turbine control system,belonging to the Mark II or Mark IV series(depending on the system version).This module is typically used for signal conditioning,power distribution,or interface control,and is a critical component in the gas turbine’s local control panel(LCP)or core control cabinet.The following is a detailed analysis:
1.Product Positioning and Core Functions
Types:
Signal Conditioning Module:Processes analog/digital signal input/output(such as isolating,amplifying,or converting temperature,pressure,and speed signals).
Power Distribution Module:Provides stable DC power(such as±12V and 5V)to other modules in the control cabinet.
Interface Control Module:Enables communication or logic control between the controller and field devices(such as valves and sensors).
Application Scenarios:
Signal acquisition and execution during gas turbine startup,operation,and shutdown.
Protection system triggering(such as overspeed protection and vibration monitoring).Data exchange with the Mark II/IV controller(via backplane bus or dedicated interface).
2.Key Technical Parameters
Electrical Characteristics:
Input Signals:
Analog:4-20mA,0-10V,thermocouples(e.g.,type K,type J),RTDs(PT100/PT1000).
Digital:Dry contact,24V DC signal(switch input/output).
Output Signals:
Analog:4-20mA(to drive actuators or indicating instruments).
Digital:Relay contact output(for alarms or interlocks).
Power Requirements:
Input:110V AC/220V AC or 24V DC(system power).
Output:Multiple isolated power supplies(total power may reach hundreds of watts).
