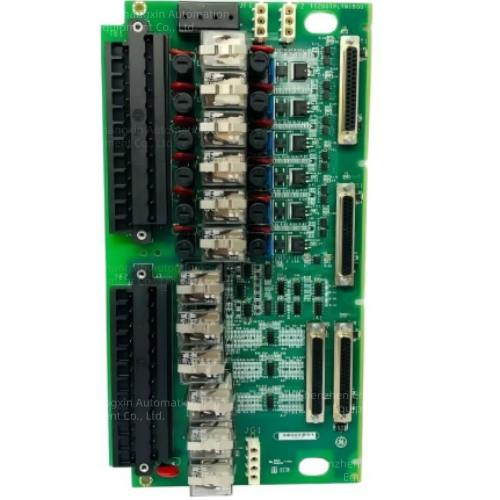

GE DS3800HSQD/EX DS3800HSQDIJ1G|Mark‑IV TMR三模冗余系统序列板卡
产品核心摘要
型号：DS3800HSQD/EX；衍生完整型号DS3800HSQDIJ1G
品牌：GE通用电气
系列：Speedtronic Mark‑IV DS3800系列
核心功能：低马力辅机顺序控制板，管控燃机辅机启停时序逻辑
产品类型：Euro‑card机架插卡式序列控制板（Low HP SEQ BOARD）
关键规格：适配TMR三模冗余架构；板载EPROM固化时序逻辑；多组并行I/O通道
⚠️原厂EOL彻底停产，无原厂期货，货源为全新库存、拆机、翻新件
关键技术规格
表格
参数项参数值
板卡全称Low HP Sequence Board（低马力辅机序列板）
硬件形态Mark‑IV标准Euro‑card插卡，背板总线对接
适配系统GE Speedtronic Mark‑IV（Frame5、Frame6B、Frame7EA燃气轮机）
系统架构支持TMR三模冗余运行模式
逻辑存储EPROM芯片固化辅机启停时序程序，不可在线改写
对外接口多组40P、20P扁平排线连接器，外接现场辅机信号
背板供电机架背板5V、24V DC取电
工作温度‑40℃~+70℃
板卡重量约0.54 kg
手册参考GEH‑4951 Mark‑IV硬件维护手册
