描述
1.产品定位与核心功能
1.1产品类型

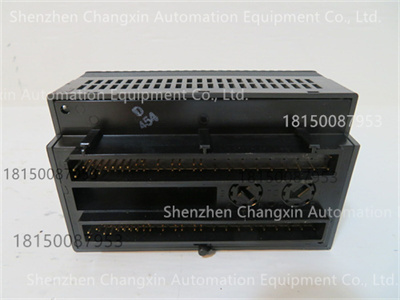

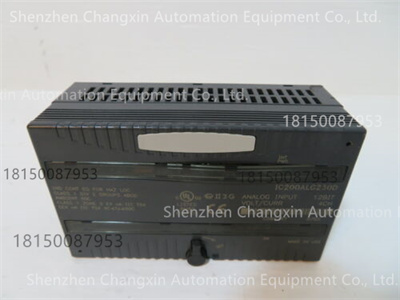

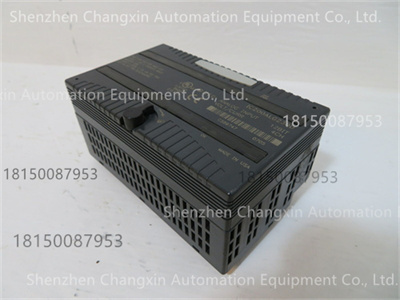

模拟量输入模块：
用于采集工业现场的连续信号（如电压、电流、温度、压力等），并将其转换为数字信号供PLC或控制系统处理。
所属系列：
GE VersaMax I/O系列，支持分布式或集中式安装，兼容GE PACSystems RX3i、90-30等控制器。
1.2核心应用场景
过程控制：
化工、制药、食品加工中的流量、液位、浓度监测。
能源行业（如发电厂）的蒸汽压力、温度测量。
机械自动化：
液压/气动系统压力反馈、电机转速控制。
环境监测：
空气质量、湿度、光照强度采集。
2.关键技术参数
2.1输入通道与信号类型
通道数量：
8通道（IC200ALG230中的“230”可能暗示8通道配置，需验证）。
支持的信号类型：
电压输入：
范围：±10V、0-10V、±5V（通过跳线或软件配置）。
电流输入：
范围：4-20mA、0-20mA（需外接250Ω电阻将电流转换为电压）。
热电阻（RTD）支持：
不直接支持（需外接RTD转换器或选择专用模块如IC200ALG260）。
2.2精度与性能
分辨率：
12位（16位可选，需软件配置），即最小可分辨信号变化为满量程的1/4096。
精度：
±0.1%FS（满量程，25°C时）。
温度漂移：≤±50ppm/°C（影响长期稳定性）。
采样速率：
单通道：≤1ms；
全通道扫描：≤8ms（典型值）。
2.3电气特性
输入阻抗：
电压输入：≥1MΩ（确保对信号源负载极小）。
电流输入：250Ω（外接电阻，模块内部可能无电阻）。
隔离性能：
通道间隔离：1500V AC（防止通道间干扰）。
通道与背板隔离：500V AC（保护控制系统免受高压冲击）。
供电要求：
24V DC（±10%），功耗≤3W（满载）。
2.4通信与接口
总线协议：
Genius Bus（GE专用协议，速率38.4kbps）或VersaMax本地总线（需确认具体型号）。
物理接口：
模块侧：40针连接器（接现场信号）；
背板侧：标准VersaMax总线接口。
1.Product Positioning and Core Functions
1.1 Product Type
Analog Input Module:
Used to acquire continuous signals(such as voltage,current,temperature,and pressure)from industrial sites and convert them into digital signals for processing by PLCs or control systems.
Series:
GE VersaMax I/O Series,supports distributed or centralized installation,and is compatible with GE PACSystems RX3i,90-30,and other controllers.
1.2 Core Application Scenarios
Process Control:
Flow,level,and concentration monitoring in chemical,pharmaceutical,and food processing.
Steam pressure and temperature measurement in the energy industry(such as power plants).
Machine Automation:
Pressure feedback in hydraulic/pneumatic systems and motor speed control.
Environmental Monitoring:
Acquisition of air quality,humidity,and light intensity.
2.Key Technical Parameters
2.1 Input Channels and Signal Types
Number of Channels:
8 channels(the”230″in IC200ALG230 may imply an 8-channel configuration;verification is required).Supported Signal Types:
Voltage Input:
Range:±10V,0-10V,±5V(configurable via jumper or software).
Current Input:
Range:4-20mA,0-20mA(requires an external 250Ωresistor to convert current to voltage).
RTD Support:
Not directly supported(requires an external RTD converter or a dedicated module such as the IC200ALG260).
2.2 Accuracy and Performance
Resolution:
12-bit(16-bit optional,software configurable),meaning the minimum discernible signal change is 1/4096 of the full scale.
Accuracy:
±0.1%FS(full scale,at 25°C).
Temperature Drift:≤±50ppm/°C(affects long-term stability).
Sampling Rate:
Single Channel:≤1ms;
Full Channel Scan:≤8ms(typical).2.3 Electrical Characteristics
Input Impedance:
Voltage Input:≥1MΩ(ensures minimal signal source load).
Current Input:250Ω(external resistor,module may not have internal resistor).
Isolation Performance:
Channel-to-Channel Isolation:1500V AC(prevents crosstalk between channels).
Channel-to-Backplane Isolation:500V AC(protects control system from high voltage surges).
Power Supply Requirements:
24V DC(±10%),Power Consumption≤3W(full load).
2.4 Communication and Interfaces
Bus Protocol:
Genius Bus(GE-specific protocol,38.4kbps)or VersaMax Local Bus(specific model required).
Physical Interface:
Module Side:40-pin connector(for field signals);
Backplane Side:Standard VersaMax bus interface.
