描述
1.产品定位与核心功能
1.1产品类型

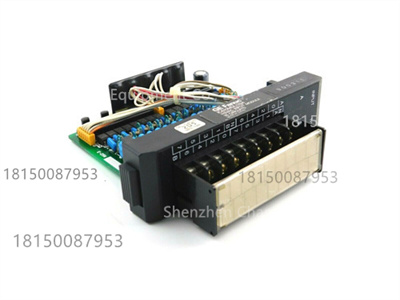

数字量输入模块（DI）：
用于采集现场设备的开关信号（如按钮、限位开关、传感器触点等），将外部24V DC信号转换为控制器可识别的数字信号（0/1）。
所属系列：
GE VersaMax I/O系列，兼容GE PACSystems RX3i、90-30等控制器，以及VersaMax本地/远程I/O机架。
1.2核心应用场景
离散制造：
汽车装配线、包装机械、电子生产线中的设备状态监测（如气缸到位、安全门开关）。
过程控制：
化工、制药、食品加工中的阀门位置反馈、泵启停状态检测。
基础设施：
楼宇自动化（如空调风机运行状态）、轨道交通（如车门锁闭信号）。
2.关键技术参数
2.1输入通道配置
通道数量：
16路数字量输入，分2组（每组8点），共用一个公共端（COM）。
输入类型：
源型（Sink）输入：
外部设备提供24V DC电源，模块内部接地（NPN型传感器兼容）。
漏型（Source）输入（需确认模块型号是否支持）：
模块提供24V DC电源，外部设备接地（PNP型传感器兼容）。
注：IC610MDL129A通常为源型输入，具体以手册为准。
2.2电气特性
输入电压范围：
24V DC（-15%至+20%），即19.2V至28.8V，适应电压波动。
输入电流：
典型值：3mA/通道（24V DC时）；
最大值：7mA/通道（确保兼容低功率传感器）。
“ON”电平阈值：
≥15V DC（信号电压高于此值时识别为“1”）。
“OFF”电平阈值：
≤5V DC（信号电压低于此值时识别为“0”）。
响应时间：
≤2ms（从信号变化到控制器读取到变化的时间）。
2.3隔离与保护
通道间隔离：
无隔离（两组之间共享电源，需外部隔离电源或谨慎布线）。
电源隔离：
模块电源与背板总线隔离，防止干扰。
过压保护：
输入端口内置TVS二极管，抑制瞬态电压尖峰（如雷击、感应电动势）。
反接保护：
输入极性接反时自动关断，避免模块损坏。
3.机械与环境特性
3.1机械尺寸
外形：
标准VersaMax模块尺寸（宽×高×深）：35mm×100mm×120mm（DIN导轨安装）。
安装方式：
支持35mm DIN导轨安装，或通过螺钉固定在机架上。
3.2环境适应性
工作温度：
0°C至+60°C（工业级标准，适应车间、控制柜环境）。
存储温度：
-40°C至+85°C（确保运输与长期存储安全）。
湿度：
5%至95%RH（无凝露）。
1.Product Positioning and Core Functions
1.1 Product Type
Digital Input Module(DI):
Used to collect switch signals from field devices(such as buttons,limit switches,sensor contacts,etc.),converting external 24V DC signals into digital signals(0/1)recognizable by the controller.
Series:
GE VersaMax I/O Series,compatible with GE PACSystems RX3i,90-30,and other controllers,as well as VersaMax local/remote I/O racks.
1.2 Core Application Scenarios
Discrete Manufacturing:
Equipment status monitoring in automotive assembly lines,packaging machinery,and electronics production lines(such as cylinder position and safety door switches).
Process Control:
Valve position feedback and pump start/stop status detection in chemical,pharmaceutical,and food processing.
Infrastructure:
Building automation(such as air conditioning fan operating status)and rail transit(such as door lock signals).
2.Key Technical Parameters
2.1 Input Channel Configuration
Number of Channels:
16 digital inputs,divided into two groups(8 points each),sharing a common terminal(COM).Input Type:
Sink Input:
An external device provides 24V DC power,and the module is internally grounded(compatible with NPN sensors).
Sink Input(Please confirm module model support):
The module provides 24V DC power,and the external device is internally grounded(compatible with PNP sensors).
Note:The IC610MDL129A typically uses a source input;please refer to the manual for specific specifications.
2.2 Electrical Characteristics
Input Voltage Range:
24V DC(-15%to+20%),i.e.,19.2V to 28.8V,to accommodate voltage fluctuations.
Input Current:
Typical:3mA/channel(at 24V DC);
Maximum:7mA/channel(to ensure compatibility with low-power sensors).
ON Level Threshold:
≥15V DC(signal voltage above this value is recognized as a”1″).
OFF Level Threshold:
≤5V DC(signal voltage below this value is recognized as a”0″).Response Time:≤2ms(from signal change to controller reading the change).
2.3 Isolation and Protection
Channel-to-Channel Isolation:
None(shared power between two groups requires external isolated power supplies or careful wiring).
Power Isolation:
Module power is isolated from the backplane bus to prevent interference.
Overvoltage Protection:
Integrated TVS diodes on the input ports suppress transient voltage spikes(such as lightning strikes and induced electromotive force).
Reverse Polarity Protection:
Automatically shuts down when input polarity is reversed,preventing module damage.
3.Mechanical and Environmental Characteristics
3.1 Mechanical Dimensions
Appearance:
Standard VersaMax module dimensions(W×H×D):35mm×100mm×120mm(DIN rail mountable).
Mounting Method:
Supports 35mm DIN rail mounting or rack mounting with screws.
3.2 Environmental Compatibility
Operating Temperature:
0°C to+60°C(industrial-grade standard,suitable for workshops and control cabinets).Storage Temperature:
-40°C to+85°C(to ensure safe transportation and long-term storage).
Humidity:
5%to 95%RH(non-condensing).
