描述
一、基础信息
品牌：GE Vernova（原GE Energy）

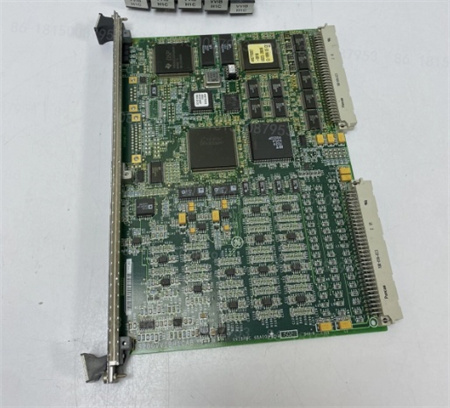

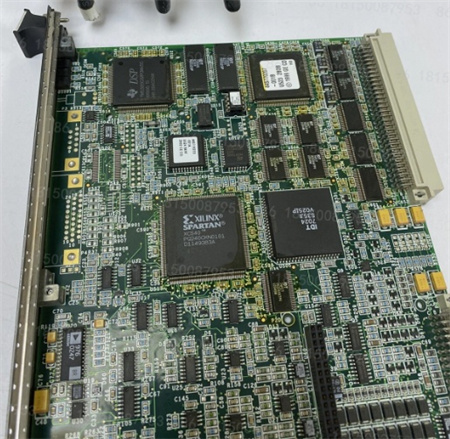

型号：IS200EBRGH1A
全称：Exciter Bridge Interface Board励磁晶闸管桥接口/驱动保护板
适配系统：EX2100/EX2100e发电机静态励磁系统（配套Mark VI/VIe燃机/汽机主控）
定位：功率转换模块PCM内部核心控制板，负责SCR整流桥触发、状态采集与硬件保护
二、硬件架构与配套关系
上层通讯对接：通过HSLA高速串行链路板与主控应用板交互励磁调节指令
下层功率对接：直接驱动三相全控SCR晶闸管整流桥，兼容42/52/77mm标准晶闸管功率单元
供电来源：系统EDIS电源模块提供125VDC控制电源，板载隔离电源回路
装机规则：每套PCM功率单元仅配置1块IS200EBRGH1A，系统支持单套/1+1冗余励磁配置
三、核心功能
1.SCR晶闸管触发控制
输出6路独立隔离门极触发脉冲，精准控制三相整流桥导通角，调节发电机励磁电流；脉冲带高压隔离，规避功率侧干扰击穿控制回路。
2.多通道信号采集输入
整流桥温度热电偶信号（过热保护）
励磁电压、励磁电流实时反馈
晶闸管故障、冷却风/水冷状态检测信号
桥体短路、过流硬件采样回路
3.硬件保护逻辑（励磁核心安全屏障）
内置硬件快速跳闸回路，无需CPU运算即可动作：
SCR短路、击穿、单管开路保护
励磁过流、转子过流限制
整流桥超温停机联锁
冷却系统故障闭锁触发脉冲输出
4.数据上传与诊断
实时将桥体工况、故障代码、温度、电流上传至Mark VIe控制系统；支持EX2100e诊断软件录波、故障记录存储，便于电厂故障溯源。
四、电气与环境参数
控制供电：125VDC（EDIS分配），板内二次隔离24V辅助电路
瞬态耐压：硬件耐受10kV瞬时浪涌，适配大功率励磁高压工况
工作温度：-40℃~+85℃（宽温电厂机柜级）
防护等级：IP20，柜内机架插拔式安装
频率适配：50/60Hz电网通用
绝缘隔离：控制侧与功率侧高压光电隔离，抗电磁干扰
