描述

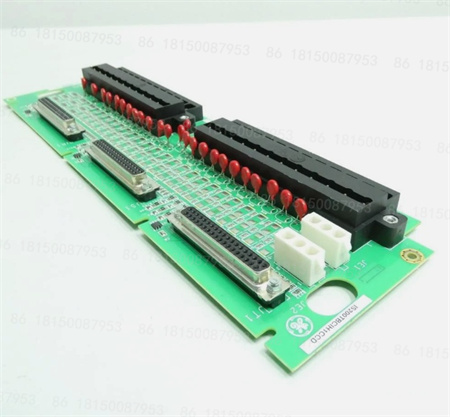

GE IS200JPDEG1A
一、基础信息
型号：IS200JPDEG1A（后缀AAA/ABB为衍生子版本）
品牌：GE General Electric（GE Fanuc）
归属系统：Speedtronic Mark VI燃气/蒸汽轮机控制系统
品类：直流电源分配板（DC Power Distribution Board，J PDE电源分配模块）
定位：机柜内直流母线分电、给全部IO packs、信号板、伺服控制回路提供带独立保护的24V控制电源
二、核心硬件电气参数
1.供电规格
主输入：DC 24V/48V/125V直流蓄电池电源（电厂DEH标配125V直流系统）
板内多路隔离输出支路，每一路独立限流、熔断、压敏防雷保护
内置24颗压敏电阻分三排布置，抑制励磁、伺服阀启停浪涌冲击
2.端子接口
J1/J1X 6针级联接口：多块JPDE板可菊花链并联扩展分电容量
JR/JS/JT三排共24组2位端子，分别给模拟量EXCS、数字量EGDM、阀位伺服IO包供电
每一路输出独立故障指示灯，单支路短路仅该路断电，不影响整机其余回路供电
3.环境与安规
工作温度：0～55℃，机柜IP20安装，G3防腐涂层适配燃机、汽轮机高温油雾机柜
防爆认证：Class I Div2、ATEX Zone2，可用于燃气轮机危险区控制柜
绝缘耐压：输入输出3kVAC隔离，抗变频器、MOOG伺服阀电磁干扰
机架安装：Mark VI标准VME机架插拔式，支持不停机热插拔更换
三、核心功能
燃机/汽机控制系统电源枢纽
接收柜内蓄电池直流电源，多路独立输出给：
EXCS模拟量采集板（温度、压力、振动Bently3500变送器）
EGDM数字输入输出板（炉膛F&G、ETS超速保护开关信号）
MOOG G761/G771伺服阀控制信号回路、LVDT阀位反馈变送器
支路故障隔离保护
任意一路现场线缆短路、接地时，对应支路硬件快速切断，其余IO、调速、安全回路保持供电，避免整机失电触发机组跳闸。
多板级联扩容
通过J1/J1X接口串联多块IS200JPDEG1A，满足大型联合循环机组多IO机架大功率分电需求。
故障诊断上传
支路失电信号送入Mark VI主控V7768单板计算机，上传至DeltaV VE3008、ABB 800xA DCS生成SOE电源故障报警记录。
