一、基础型号信息

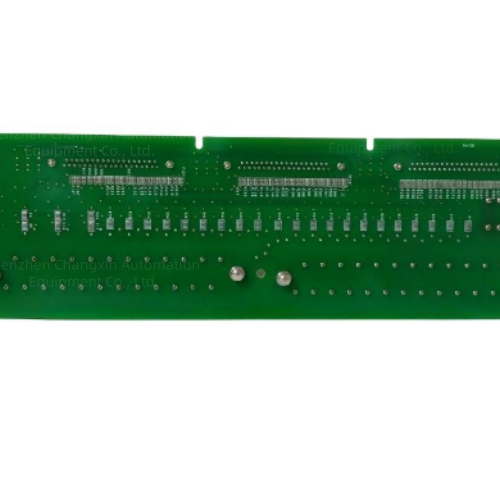

型号：IS200TBCIH1BCE（简写IS200TBC1H1BCE）
硬件版本后缀E，同系列BBC/BCE硬件引脚兼容可互换
所属系统：GE Speedtronic Mark VI/Mark VIe燃气/蒸汽轮机控制系统（TMR三重冗余架构）
板卡类型：TBCI干接点数字输入端子板（Contact Input Terminal Board）
定位：现场开关量接线端子底座，采集机组全部无源接点信号，对接STCI数字处理主板
Mark VI配套板卡分工对照
表格
板卡型号功能定位
IS200TBCIH1BCE DI端子接线板，24路干接点外部接线载体
IS200STCIH1A数字信号处理主板，接收本卡采集信号做逻辑运算
IS200VCRCH1B Mark VI主控CPU卡（转速、负荷、保护运算核心）
IS200DNETC1A以太网通讯板，对外上传DCS画面
Mark V DS200系列老款VME架构，与Mark VI IS200系列完全不兼容
二、核心硬件通道参数
通道数量：24路独立隔离干接点数字输入
接线端子：2组黑色栅栏端子台，合计48个接线端子，每通道正负分开接线
输入信号：无源干接点，支持24~125VDC直流回路
隔离防护：通道分组光电隔离，板载MOV压敏电阻、RC滤波回路，抑制励磁、变频浪涌干扰
背板接口：3路高密度DB连接器，插接STCI信号处理主板，实现信号高速上传
三、五大核心功能
机组开关量统一采集接线枢纽
采集：断路器分合位置、就地/远方切换开关、保护动作接点、阀门限位、灭磁开关、机组联锁、各类报警无源触点。
强电磁干扰硬件防护
每路通道独立滤波、浪涌吸收，电厂大功率励磁、中压变频强干扰环境下信号不漂移、不误报。
通道级故障诊断
单通道异常、断线、短路可通过端子侧回路反馈至主控，画面报通道故障告警。
适配TMR三重冗余架构
单机组3套R/S/T冗余机柜均可配置该卡，三取二表决开关量状态，满足机组安全保护标准。
模块化热插拔维护
标准Mark VI I/O插槽，带电更换不影响其余通道采集，机组无需停机检修。
