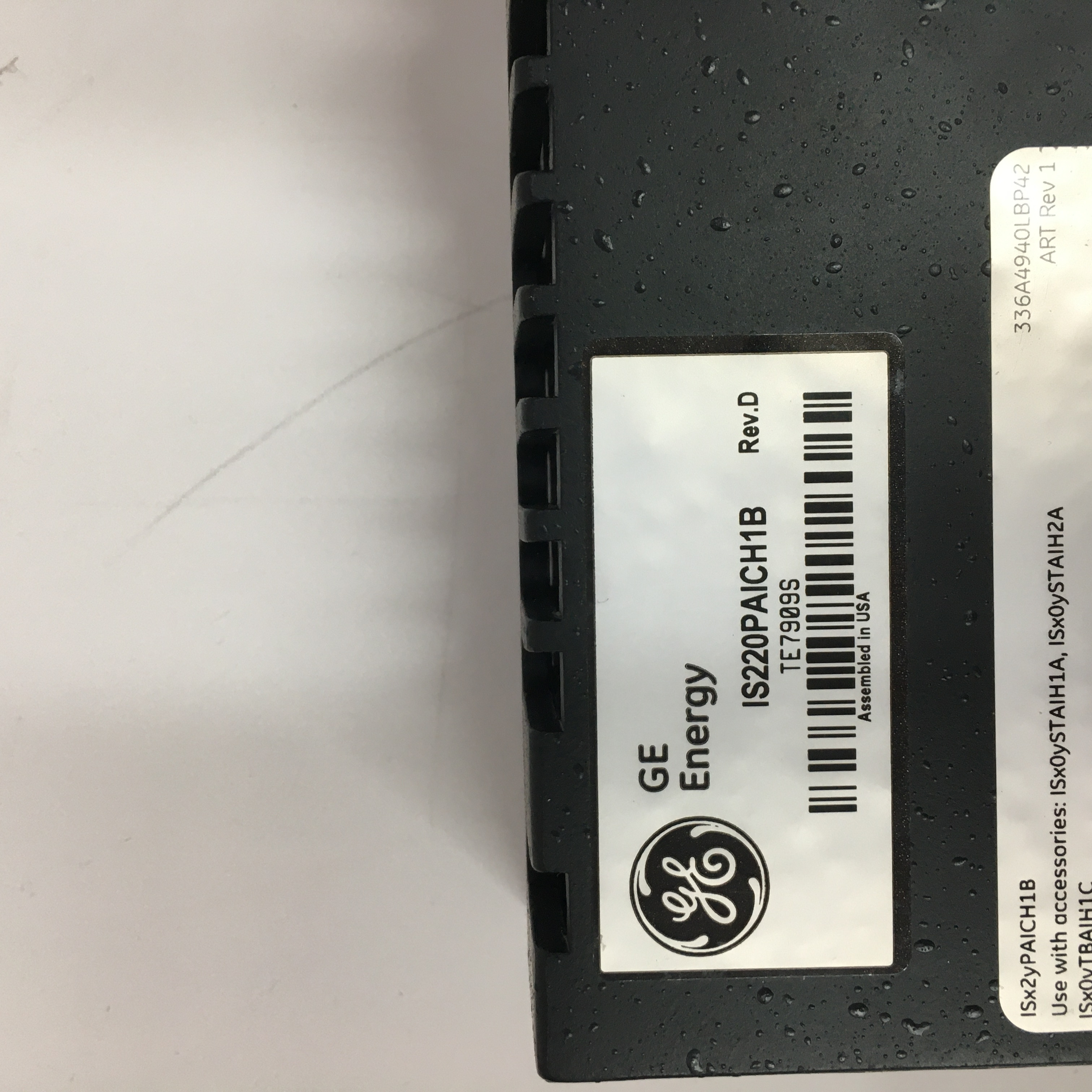

GE IS220PAICH1B产品详情
1.产品概述
GE IS220PAICH1B是GE公司为其Mark VIe系统开发的一款模拟量输入/输出模块，属于工业自动化控制领域的关键组件。该模块主要用于处理模拟信号的输入和输出，广泛应用于需要精确模拟信号处理的工业场景，如发电厂、石油化工、制造业等。
2.技术特性
模拟量输入：支持多达10个模拟输入通道，其中前8个输入可配置为5V或10V电压输入，或0-20mA电流环路输入；后两个输入可设置为1mA或0-20mA电流输入。这种灵活的配置方式使得模块能够适应多种传感器和执行机构的信号需求。
模拟量输出：包含两个0-20mA的模拟输出通道，可在单工或TMR（三重模块冗余）模式下以18V兼容电压运行，确保输出的准确性和稳定性。
自动重新配置功能：当控制器检测到I/O包以不同的配置启动时，该模块能够自动重新配置I/O包，提高了系统的灵活性和易用性。
扫描时间：正常扫描时间为5毫秒（200Hz），最大控制器帧速率为100Hz，能够满足高速数据采集和处理的需求。
功耗：典型功耗为5.3W，由一个三针电源输入和两个RJ45以太网连接器供电，具有较低的能耗和高效的电源利用效率。
3.物理与电气参数
输入类型：支持1-5V直流、±5V直流、±10V直流或0-20mA（输入1-8），0-20mA或±1mA（输入9-10）等多种输入类型，能够适应不同传感器的输出信号。
连接方式：输出通过DC-37针连接器直接连接到相关的端子板连接器，便于安装和维护。
软启动电路：当施加输入电源时，软启动电路会增加处理器板上的可用电压，确保系统的稳定启动，避免因电源波动导致的系统故障。
GE IS220PAICH1B Product Details
1.Product Overview
GE IS220PAICH1B is an analog input/output module developed by GE for its Mark VIe system.It is a key component in the field of industrial automation control.This module is mainly used to process the input and output of analog signals and is widely used in industrial scenarios that require precise analog signal processing,such as power plants,petrochemicals,manufacturing,etc.
2.Technical Features
Analog Input:Supports up to 10 analog input channels,of which the first 8 inputs can be configured as 5V or 10V voltage input,or 0-20mA current loop input;the last two inputs can be set to 1mA or 0-20mA current input.This flexible configuration method enables the module to adapt to the signal requirements of a variety of sensors and actuators.
Analog Output:Contains two 0-20mA analog output channels,which can operate at 18V compatible voltage in simplex or TMR(triple module redundancy)mode to ensure the accuracy and stability of the output.
Automatic reconfiguration function:When the controller detects that the I/O package starts with a different configuration,the module can automatically reconfigure the I/O package,which improves the flexibility and ease of use of the system.
Scan time:The normal scan time is 5 milliseconds(200Hz),and the maximum controller frame rate is 100Hz,which can meet the needs of high-speed data acquisition and processing.
Power consumption:The typical power consumption is 5.3W,powered by a three-pin power input and two RJ45 Ethernet connectors,with low energy consumption and efficient power utilization efficiency.
3.Physical and electrical parameters
Input type:Supports multiple input types such as 1-5V DC,±5V DC,±10V DC or 0-20mA(input 1-8),0-20mA or±1mA(input 9-10),etc.,which can adapt to the output signals of different sensors.
Connection method:The output is directly connected to the relevant terminal board connector through a DC-37-pin connector,which is easy to install and maintain.
Soft-start circuit:When input power is applied,the soft-start circuit increases the available voltage on the processor board,ensuring stable startup of the system and avoiding system failures due to power fluctuations.
